直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
升压方式:自动升压、手动升压。自动测试时K 、IN不需要设置。如:氧化锌避雷器自动升压、10kv电缆分阶段升压等。

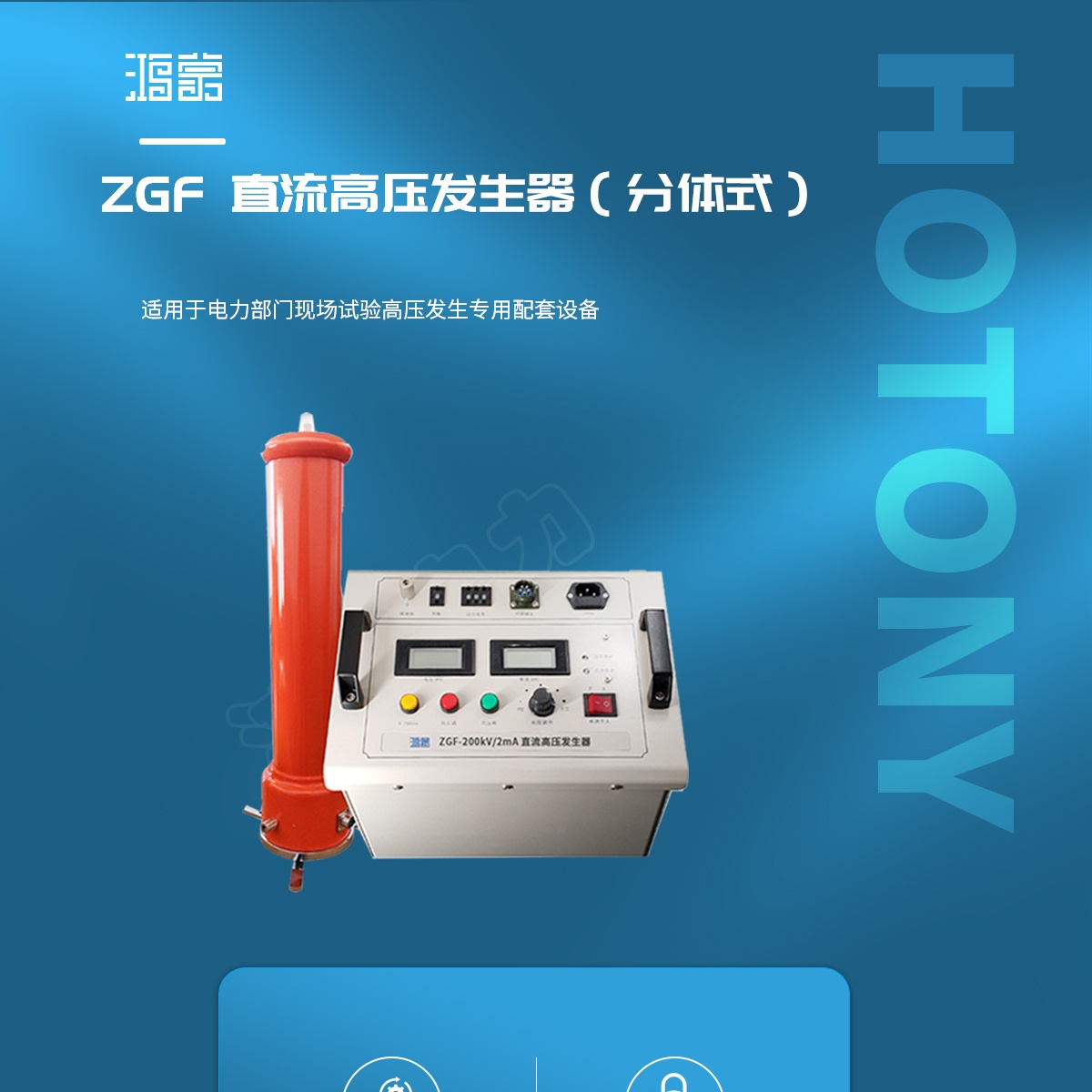

智能型直流高压发生器。应用AIPWM技术,对PWM技术的不准确线性度进行了调整,使仪器精度得到了大幅度提高。并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题,在保持手动0.75UDC1mA功能按钮的基础上,增加了AI全自动氧化锌避雷器测量和油浸或变压器测量功能,并可以直接打印试验报告及保存实验报告,避免了实验报告手写有错误的问题,保留了手动方式,增加了任意电压、电流下打印功能,及总时间T1和分段计时T2功能。仪器增加了万年历和时间功能,实验报告带有时间和日期。
·机箱采用便携式机箱,携带方便。
·采用AIPWM技术,对PWM不准确线性度进行了调整,精度得到了大幅度提高。纹波系数≤0.2%。
·AI全自动氧化锌避雷器和油浸式变压器测量功能。可以直接打印实验报告及保存实验报告,精度≤0.2%。保持手动0.75UDC1mA。
·并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题。误差≤0.2%
·全量程平滑调压,电压调节精度≤0.2%,稳定度≤0.2%,电压电流误差≤0.2%±1个字
·带有总时间T1和分段计时T2,及任意电压、电流下打印功能。
·仪器增加了万年历和时间功能,实验报告带有时间和日期。
规格 | 60/2 | 60/3 | 200/5 | 120/3/5 |
---|---|---|---|---|
输出电压(kV) | 60 | 60 | 200 | 120 |
输出电流(mA) | 2 | 3 | 5 | 3/5 |
输出功率(W) | 120 | 180 | 1000 | 360/600 |
充电电流(mA) | 2 | 3 | 5 | 3/5 |
控制箱重量(kG) | 2 | 2 | 13.1 | 2 |
倍压筒重量(kG) | 2.5 | 2.5 | 8 | 4 |
倍压筒规格(mm) | Ф90
340 |
Ф90
340 |
Ф110
340 |
Ф90
470 |
电压测量误差:1%(满度)±1个字 分辨率 0.1kV
电流测量误差:1%(满度)±1个字 分辨率 0.1uA
过压整定误差:液晶显示技术设定过压保护和过流保护. 误差≤0.2%
0.75切换误差:高精度0.75UDC-1mA单触按钮(精度≤1.0%)
最适合氧化锌避雷器试验
波纹系数:≤0.2%
工作方式:间断使用:额定负载30分钟
1.1倍额定电压使用:10分钟
工作环境:温度:-10℃~+40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带电容负荷 :被试品电容量无限制
结构特点: 电气绝缘倍压筒,空气绝缘、无泄漏之虑
