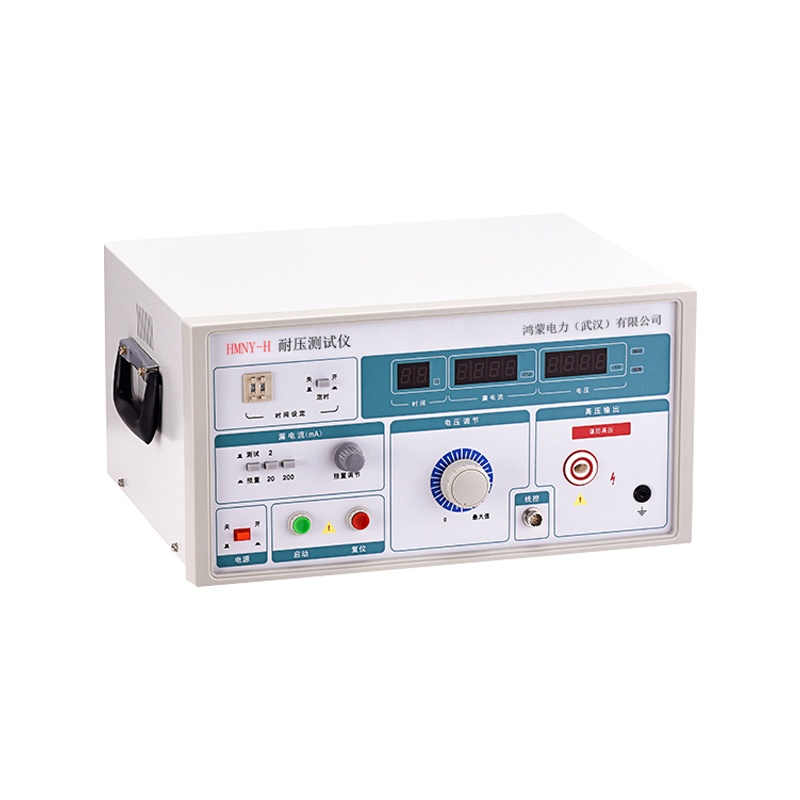

鸿蒙电力旗下的耐压测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
一、高压电气设备在运行过程中必须保持优良的绝缘性,因此从设备生产之初就应该进行一系列的绝缘实验。这些测试包括:生产过程中的原材料测试、生产过程中的中间测试、产品定性和工厂测试、使用现场安装测试以及使用过程中保护和操作的绝缘预防测试。电气设备的见证和预防性实验是两个最重要的实验。中华人民共和国电力行业规范和国家规范:DL/T 596-1996《电力设备预防性试验规程》和GB 50150-91《电气设备更换试验规范》规定了各项试验的内容和规范。
二、绝缘预防实验
电气设备的预防性绝缘试验是保证设备安全运行的重要措施。测试后,可以掌握设备的绝缘状态,及时发现绝缘中的危险,解除保护。如果出现严重问题,则需要更换设备,以免造成无法挽回的损失,如运行过程中因绝缘失效而导致停电或设备损坏等。
绝缘预防实验可分为两类:一类是无损实验或绝缘特性实验,是指在低电压或其他不会损坏绝缘的方法下测量的各种特性参数,包括测量绝缘电阻、漏电流、介电损耗角正切等。然后确定绝缘是否有任何缺点。实验表明,这种方法是有用的,但它不能用来可靠地确定绝缘的电气强度。另一种是破坏性测试或压力测试。测试中施加的电压高于设备的工作电压,对绝缘测试的要求非常严格。特别是暴露和收集缺点的风险更大。
三、电气设备交接测试
为满足电气安装工程和电气设备更换试验的需要,促进电气设备更换试验新技术的推广应用,国家标准GB 50150-91《电气设备更换试验规范》具体介绍了内容和各种实验的规格。电气设备更换实验除了一些绝缘预防实验外,还包括其他特性实验,如变压器直流电阻和变比实验、断路器回路电阻实验等。
四、绝缘预防实验的基本原理
4.1 绝缘电阻试验 绝缘电阻试验是电气设备绝缘试验中应用最广泛、最方便的一项。绝缘电阻值能有效反映绝缘的缺点,如总湿度、污染、严重过热和老化。测试绝缘电阻最常用的仪器是绝缘电阻测试仪(绝缘电阻测试仪)。
绝缘电阻测试仪(绝缘电阻测试仪)通常有100伏、250伏、500伏、1000伏、2500伏、5000伏等类型。绝缘电阻测试仪应按照DL/T596《电力设备预防性试验规程》使用。
4.2 漏电流测试
一般直流绝缘电阻测试仪的电压低于2.5kV,远低于一些电气设备的工作电压。如果觉得绝缘电阻测试仪的测量电压太低,可以通过加直流高压来测量电气设备的漏电流。测量漏电流常用的设备有高压实验变压器和直流高压发生器。当设备有缺点时,高压下的漏电流远大于低压下的漏电流,即高压下的绝缘电阻远小于低压下的绝缘电阻。
医用耐压测试仪测量设备的漏电流和绝缘电阻差别不大,但漏电流测量具有以下特点:
(1) 测试电压远高于绝缘电阻测试仪。绝缘本身的缺点很容易暴露出来,可以发现一些没有穿透的收敛缺点。
(2) 测量漏电流与外加电压之间的联系有助于分析绝缘缺陷的类型。
(3) 用于漏电流测量的微安比绝缘电阻测试仪更准确。
4.3 直流耐压试验
直流耐压测试具有更高的通信耐压实验有时会使绝缘方面的一些弱点更加突出。因此,在实验前有必要对绝缘电阻、吸收率、漏电流和介电损耗进行实验。如果测试结果满意,则可以进行通信耐压测试。否则应及时处理,并在每个目标合格后进行通信耐压试验,以免造成不必要的绝缘损坏。
4.4 介质损耗因数Tgδ测试
介电损耗因数 Tgδ 是反映绝缘性能的基本目标之一。介质损耗因数 Tgδ 反映了绝缘损耗的特征参数。能主动发现受潮、变质、劣化影响的电气设备整体绝缘状况,以及小型设备的局部缺陷。
将医用耐压测试仪与绝缘电阻和漏电流测试相比,介质损耗因数Tgδ具有显着优势。它与测试电压、测试样品大小等因素无关,更容易区分电气设备的绝缘变化。因此,介质损耗因数Tgδ是高压电气设备绝缘试验最基本的试验之一。
介电损耗因数 Tgδ 可用于发现以下绝缘缺陷:
(1) 水分;(2)穿透导电通道;(3)绝缘层含有游离气泡,绝缘层分层、起壳;(4)绝缘脏污、变质、老化。
