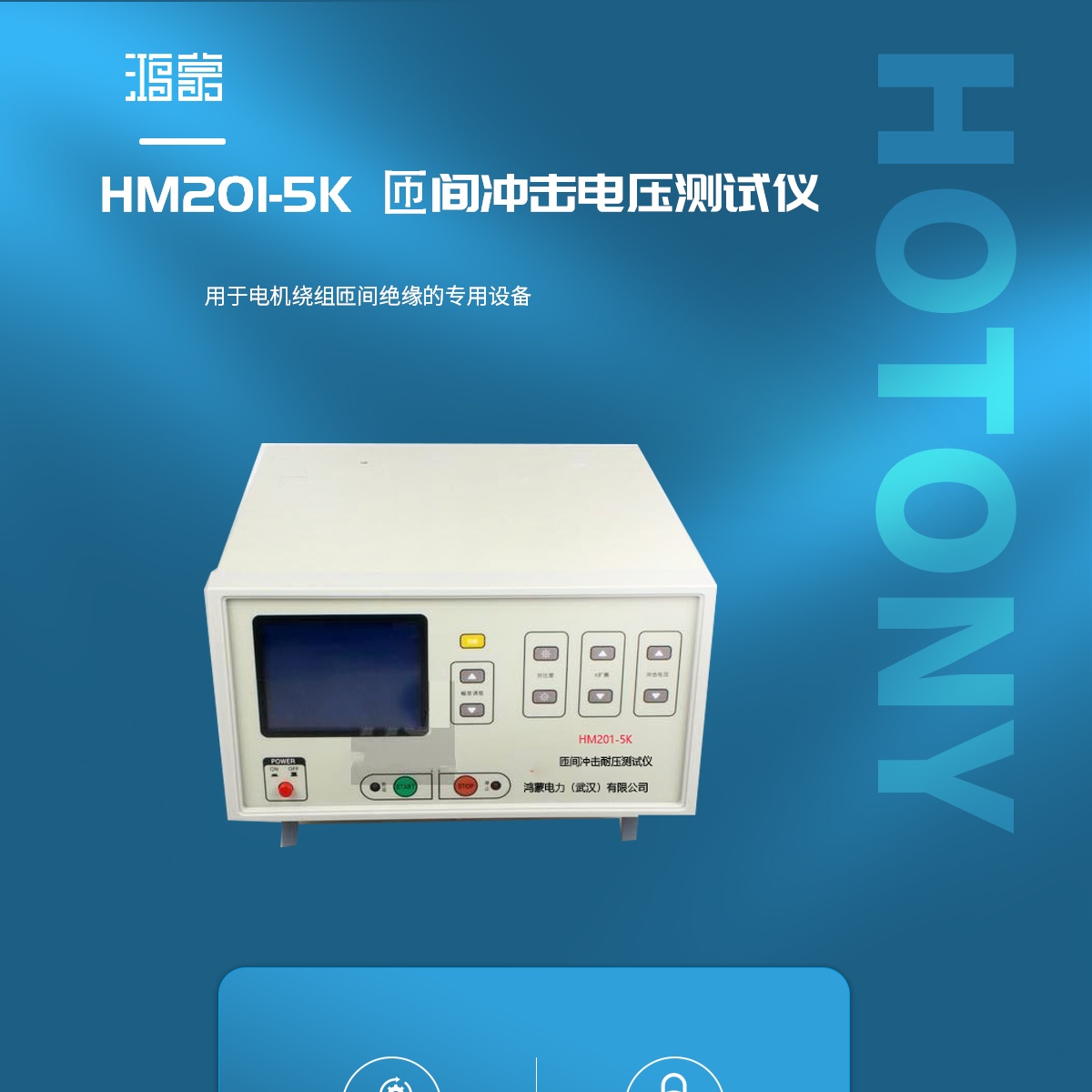

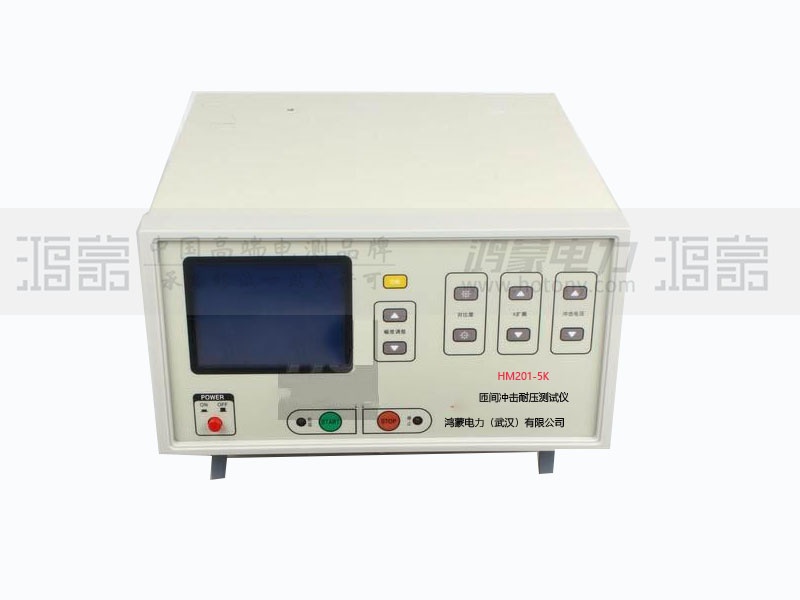

产品介绍Product Introduction

HM201-5K型匝间绝缘测试仪采用“冲击波形比较法”，将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件与标准件上。通过比较两个振荡波形的差异，从而判断电机绕组匝间绝缘的好坏。对电晕放电、局部短路、接线错误、嵌线错识、线圈平衡、相间短路等各类故障均能直观地判别。

产品特点Product Parameters

◆ 采用可靠的测量技术与线路测试， 操作简单，相间短路等各类故障均能直观地判别
◆ 可靠的测量技术与线路设计，各项性能和技术指标优于国内同类产品
◆ 操作简单，安全可靠

产品参数Product Characteristics

◆ 脉冲峰值电压：500～5000V（100V步进）
◆ 脉冲电容：0.01μF
◆ 波前时间：0.5μs
◆ 测试精度：＜5%（1kV～5kV）
◆ 液晶显示：分辨率：320×240；5.1英寸；蓝底白字
◆ 功 耗：40W
◆ 工作电源：AC220V±10%，50Hz
◆ 环境温度：0℃～40℃
◆ 相对湿度：≤85%
◆ 外形尺寸：320(W)×170(H)×350(D)
◆ 重 量：7.2kG
