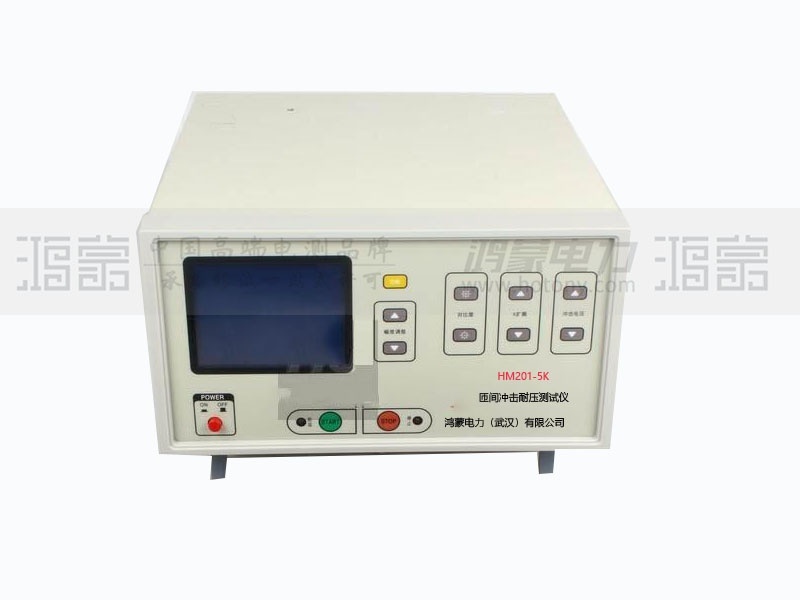

匝间冲击耐压测试仪是以检测被试品阻抗对称平衡情况为基本原理,采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验,利用仪器本身示波器观察波形对比分析,能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。

    要做变压器的绕组、电器线圈绕组的匝间绝缘监测检测就需要用到匝间冲击耐压测试仪,这时候就会有消费者问到了,这种高压设备的测试仪器该如何使用和操作试验呢?下面就由我来教大家如何使用冲击耐压测试仪做冲击电压试验。

   1、设备接线: 首先将地线接地网、匝间冲击耐压试验仪接地,用连接线将冲击耐压测试仪的2部分按箭头方向保持一致的连接起来并扣紧锁扣。之后将高压测试线连接试验仪与被试品,脚踏开关连接试验仪的控制端部分,最后连接试验仪的电源线部分。

   2、试验演示: 仪器电源开启后先预热仪器五分钟,观察工作指示灯是否亮起,如若未亮摁下换相键唤醒指示灯亮,待工作指示灯亮起后踩下脚踏开关,调节高压旋钮至电压为2kV,当出现波形重合说明被试品是好的。判断完成后松开脚踏开关调节高压旋钮降压。

   3、波形分析: 拿不同的被试品用同样的操作方法左对比试验,如果出现波形不重合则说明被试品不合格,短路被试品出现波形往往是一条直线;匝间短路波形则要比标准被试品略低点。

   注意事项:调节高压旋钮的时候脚踏开关需要踩着调节,当电压升压之后就不能长时间踩着脚踏开关,需要松一下踩一下观察波形的重合度。 以上就是匝间冲击耐压试验测试仪的使用方法,一般按照仪器说明书规范操作使用可以基本掌握仪器的正常使用,如遇到大的问题可以直接咨询厂家相关技术员申请售后!
