产品介绍Product Introduction

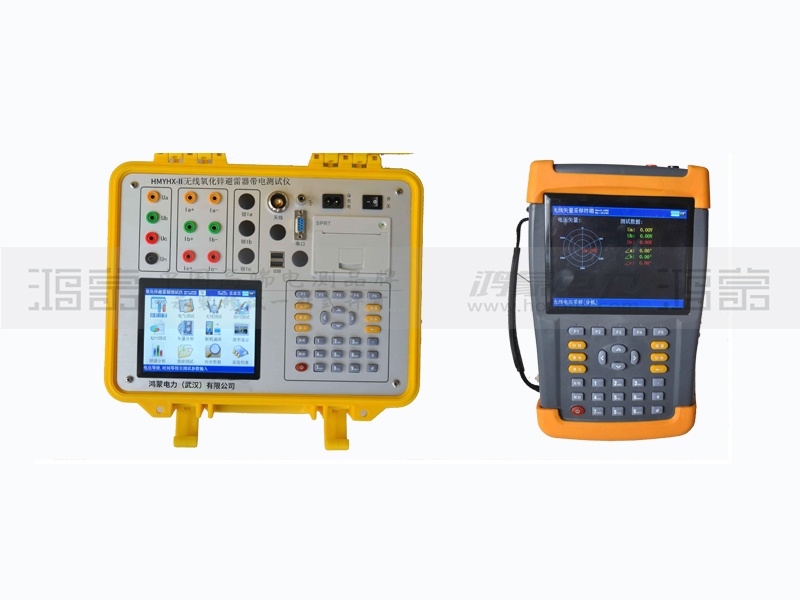

HMYHX-II氧化锌阻性电流测试仪是用于检测氧化锌避雷器测试仪电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器测试仪的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由微机控制，可测量氧化锌避雷器测试仪的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

产品特点Product Parameters

◆仪器标准配置不带高能锂离子电池，可选配内置

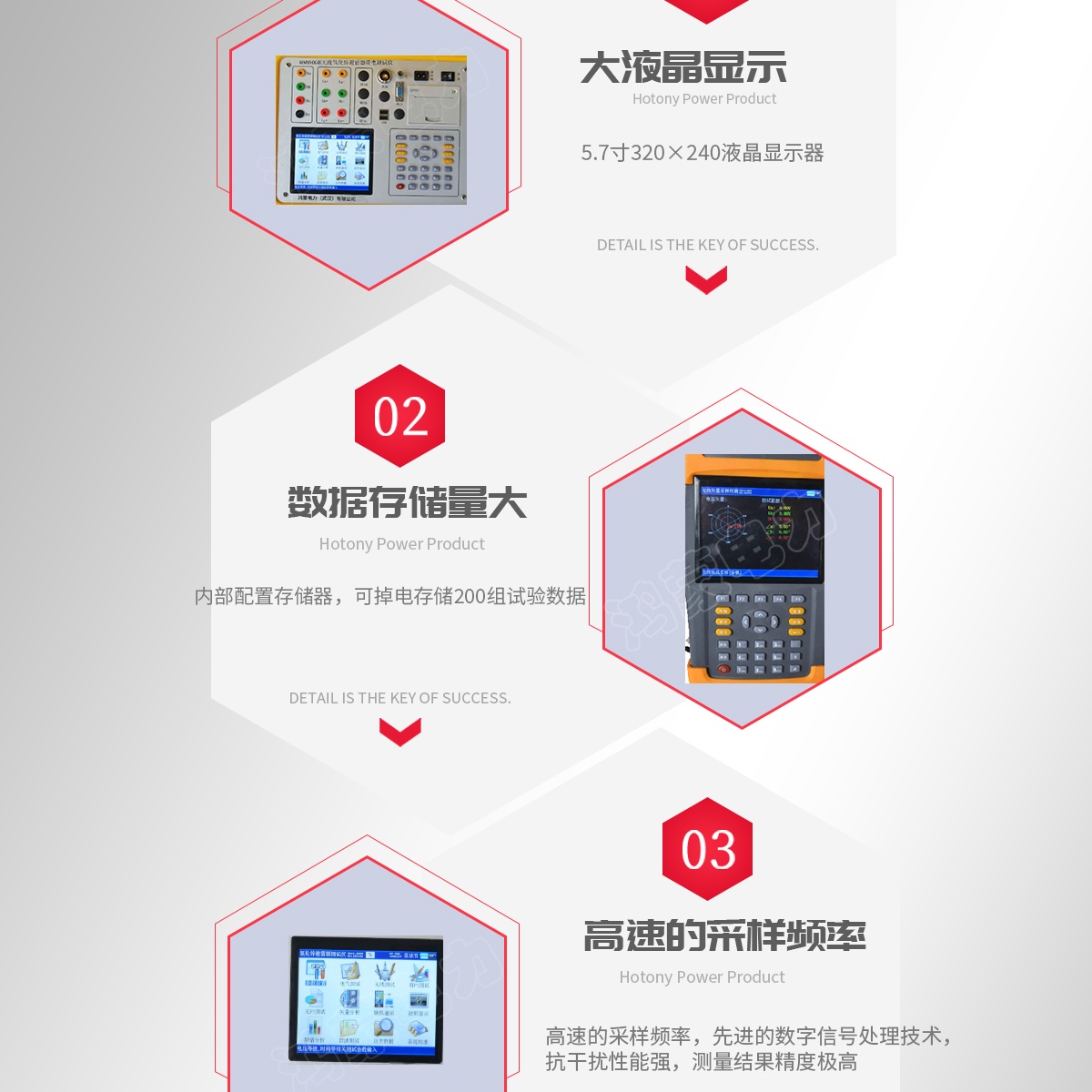

◆ 5.7寸320×240液晶显示器,高速热敏打印机；图文显示，界面直观，便于现场人员操作和使用

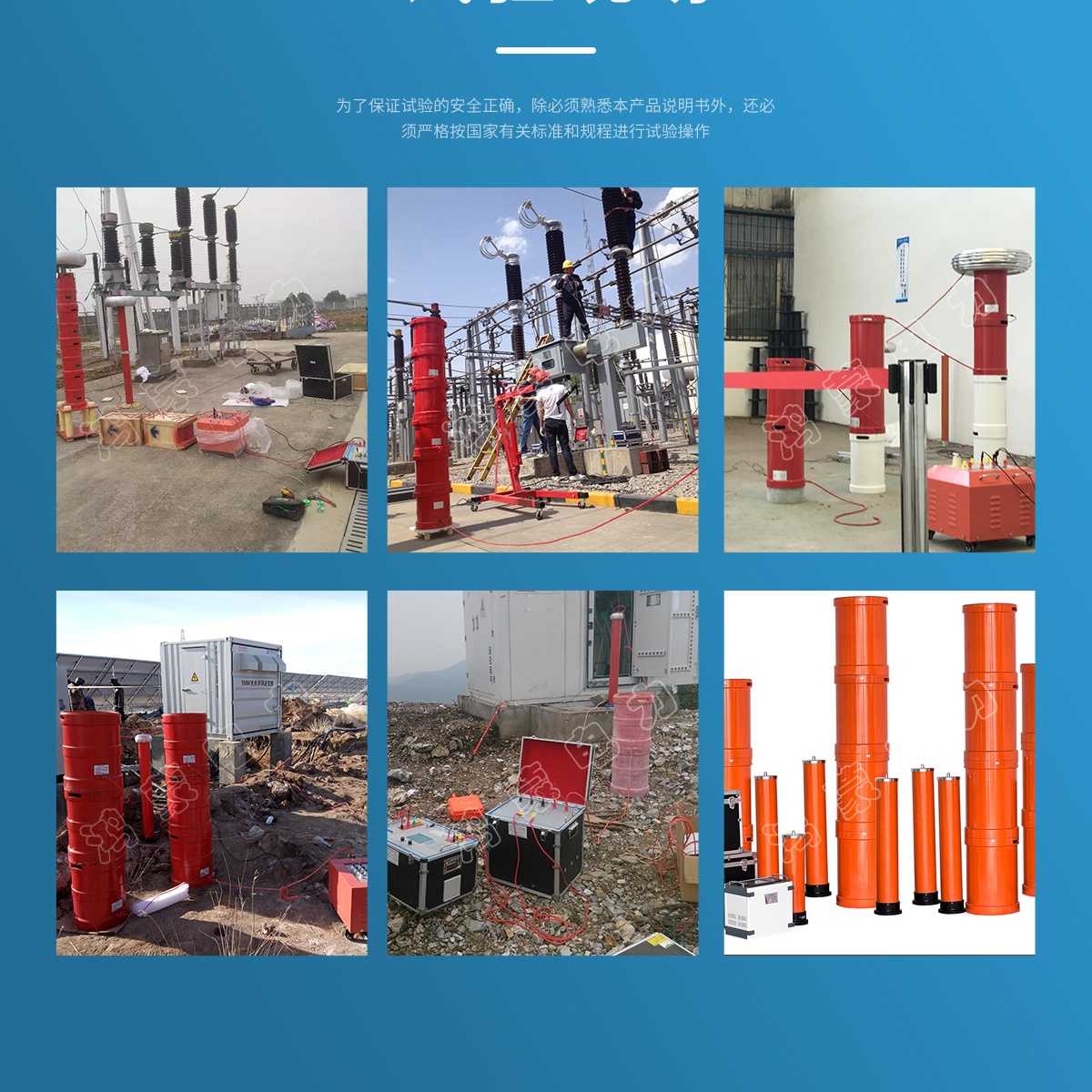

◆ 适用于避雷器带电、停电或试验室等场所使用
◆ 电流、电压传感器完全隔离，安全可靠。分三次测试A、B、C三相氧化锌避雷器测试仪可保存为一组试验数据
◆ 仪器可连续测试，显示电压电流曲线，并可快速打印数据和曲线
◆ 内部配置存储器，可掉电存储200组试验数据
◆ 选配RS232通讯接口，可通过上位机进行试验，导出试验数据

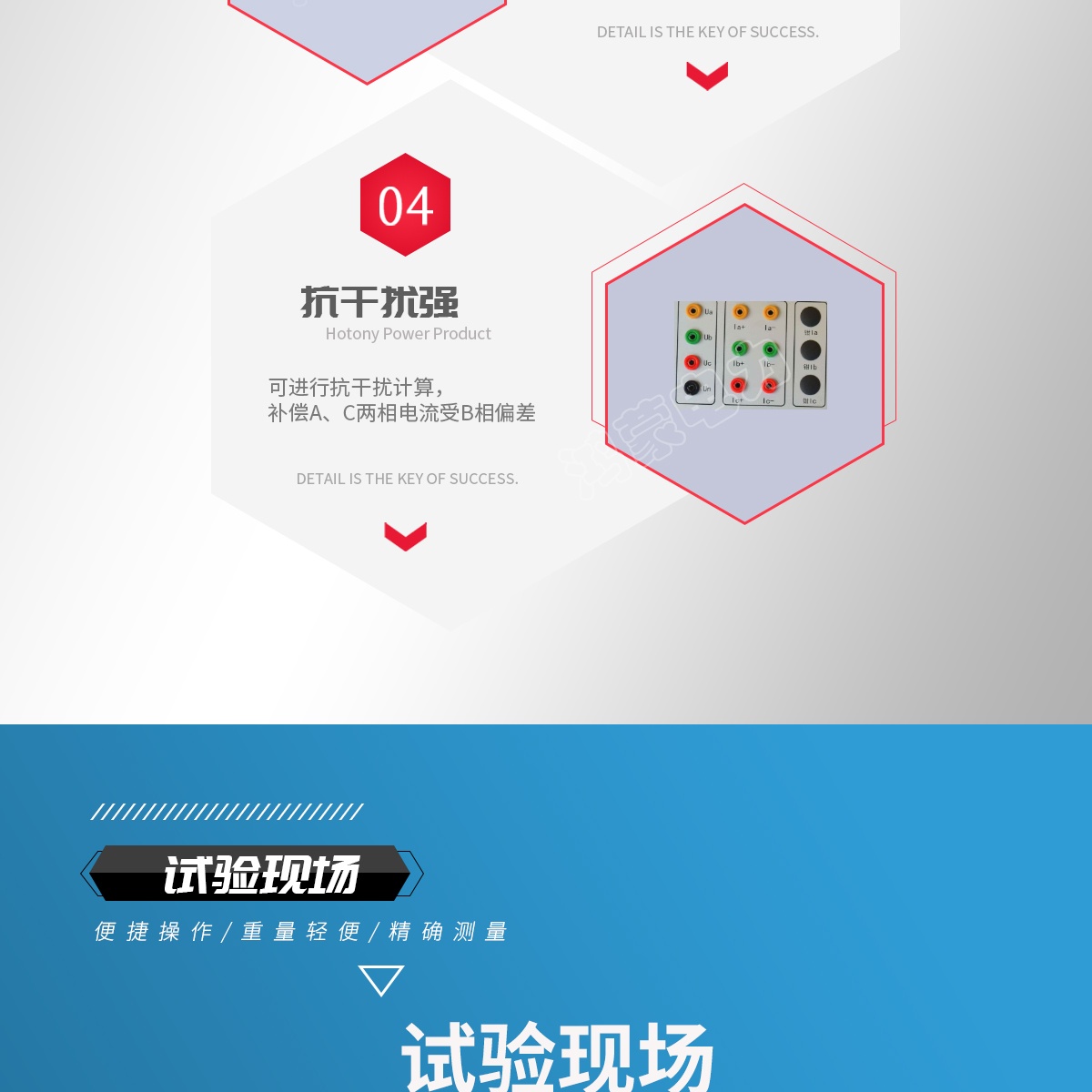

◆ 可进行抗干扰计算，补偿A、C两相电流受B相偏差
◆ 高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高
◆ 选配置内带高能锂离子电池，特别适合无电源场合。仪器内部只带弱电，电压不超过12V，充电状态亦可工作
◆ 采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带

产品参数Product Parameters

◆ 工作电源：AC220V/50Hz；若选配内带高能锂离子电池，内部电池供电，充电时间>3小时，连续工作时间>8小时
◆ 测量范围：泄漏电流:0-10mA（可扩展）
电压:30-100V（可扩展）
◆ 测量准确度：电流：全电流>100μA，±5%读数±5个字
电压：基准电压信号>30V时，±5%读数±5个字
◆ 测量参数：泄漏电流全电流波形、基波有效值、峰值
泄漏电流阻性分量基波有效值及3、5、7次有效值
泄漏电流阻性分量峰值：正峰值Ir+ 负峰值Ir-
容性电流基波，全电压、全电流相角差
电压有效值
避雷器功耗
◆ 电压基准信号取样方式：20米（可扩展）
◆ 仪器尺寸： 主机360mm×260mm×140mm
