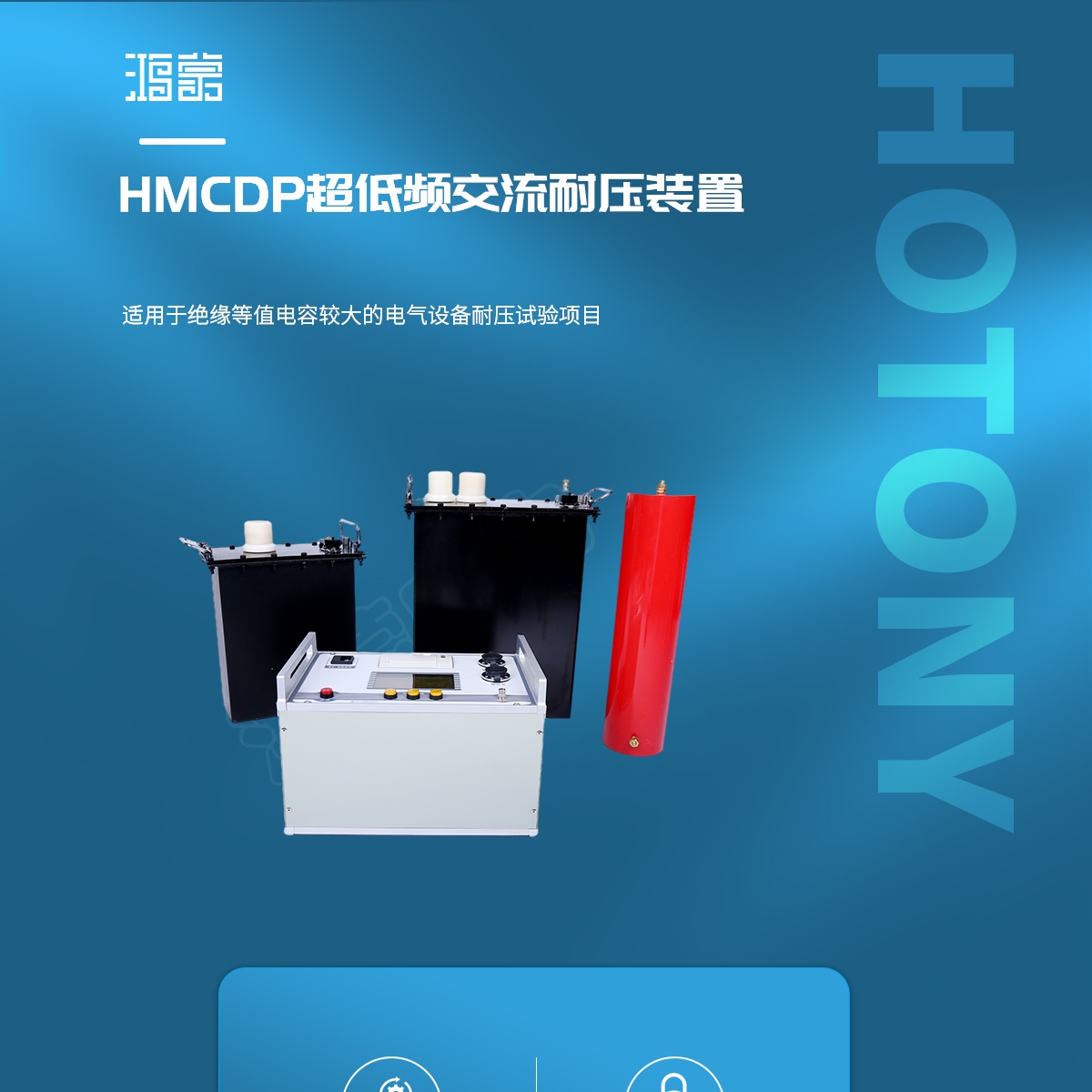

产品介绍Product Introduction

本产品接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

产品特点Product Parameters

1、额定电压小于或等于50kV的超低频采用单联结构(一台升压器);大于50kV的超低频采用串联结构(两台升压器串联),使整体重量大大减轻,带载能力增强,而且两台升压器可单独作低电压等级的超低频使用。

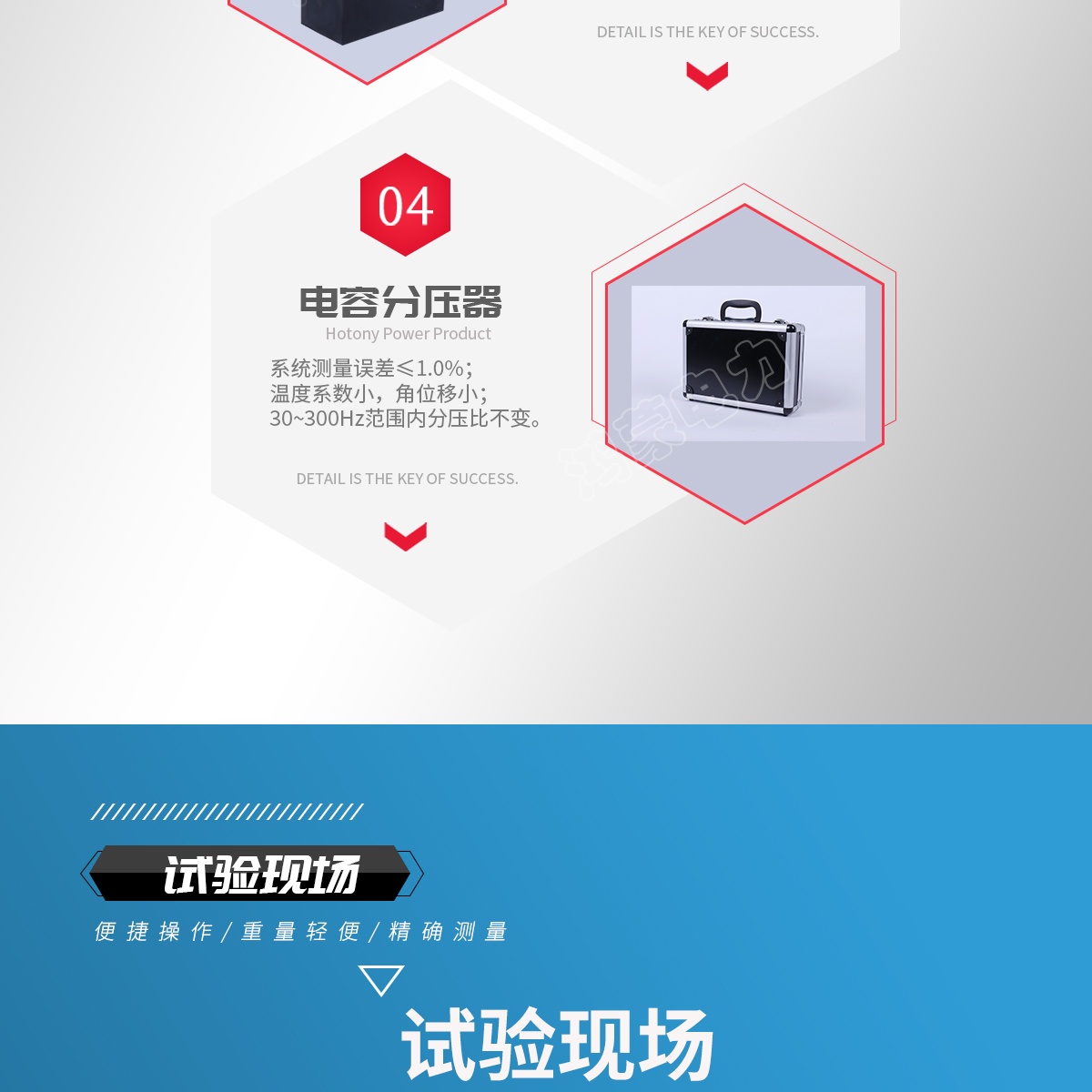

2、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
3、具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。

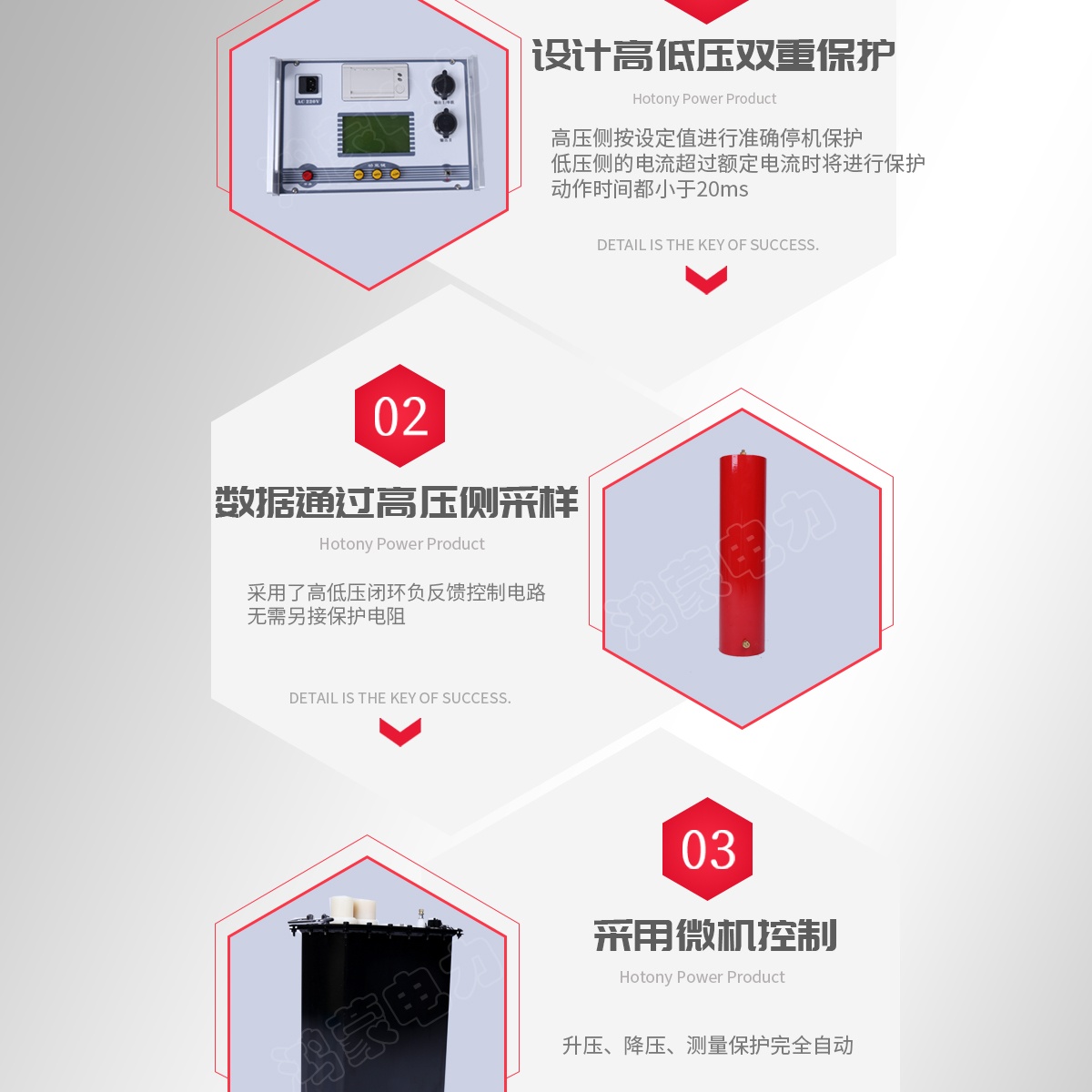

4、具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
5、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
6、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应

产品参数Product Characteristics





型号

额定电压

带载能力

电源

保险管

产品结构、重量

30/1.1

30kV

(峰值)

0.1Hz,≤1.1µF

8A

控制器:6㎏

升压器:25㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

40/1.1

40kV

(峰值

0.1Hz,≤1.1µF

8A

控制器:6㎏

升压器:40㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

50/1.1

50kV

(峰值)

0.1Hz,≤1.1µF

10A

控制器:6㎏

升压器:45㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

80/1.1

80kV

(峰值)

0.1Hz,≤1.1µF

20A

控制器:4㎏

一级升压器(30kV):40㎏

二级升压器(50kV):44㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

1.输出额定电压:表
2.输出频率:0.1Hz、0.05Hz、0.02Hz
3.带载能力:0.1Hz 最大1.1µF
0.05Hz 最大2.2µF
0.02Hz 最大5.5µF
4.测量精度:3%
5.电压正,负峰值误差:≤3%
6.电压波形失真度:≤5%
7.使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH
8.电源保险管:参见表1
9.电源:频率50Hz,电压220V±5%。
