产品介绍Product Introduction

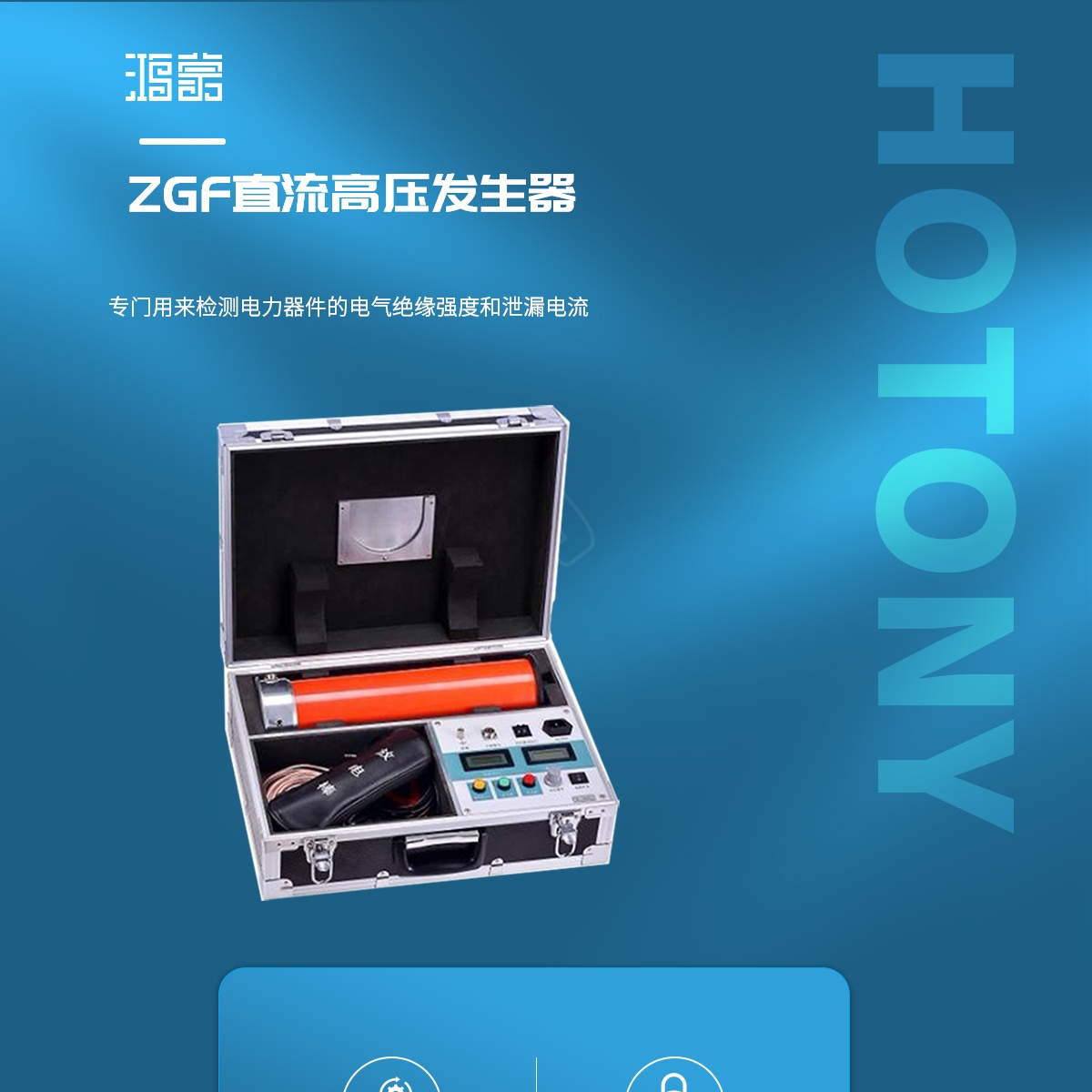

ZGF系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

产品特点Product Parameters

1.机箱采用铝合金机箱。
2.采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3.采用电压大反馈，输出电压稳定度高，纹波系数≤3%。
4.全量程平滑调压，电压调节精度好，调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。

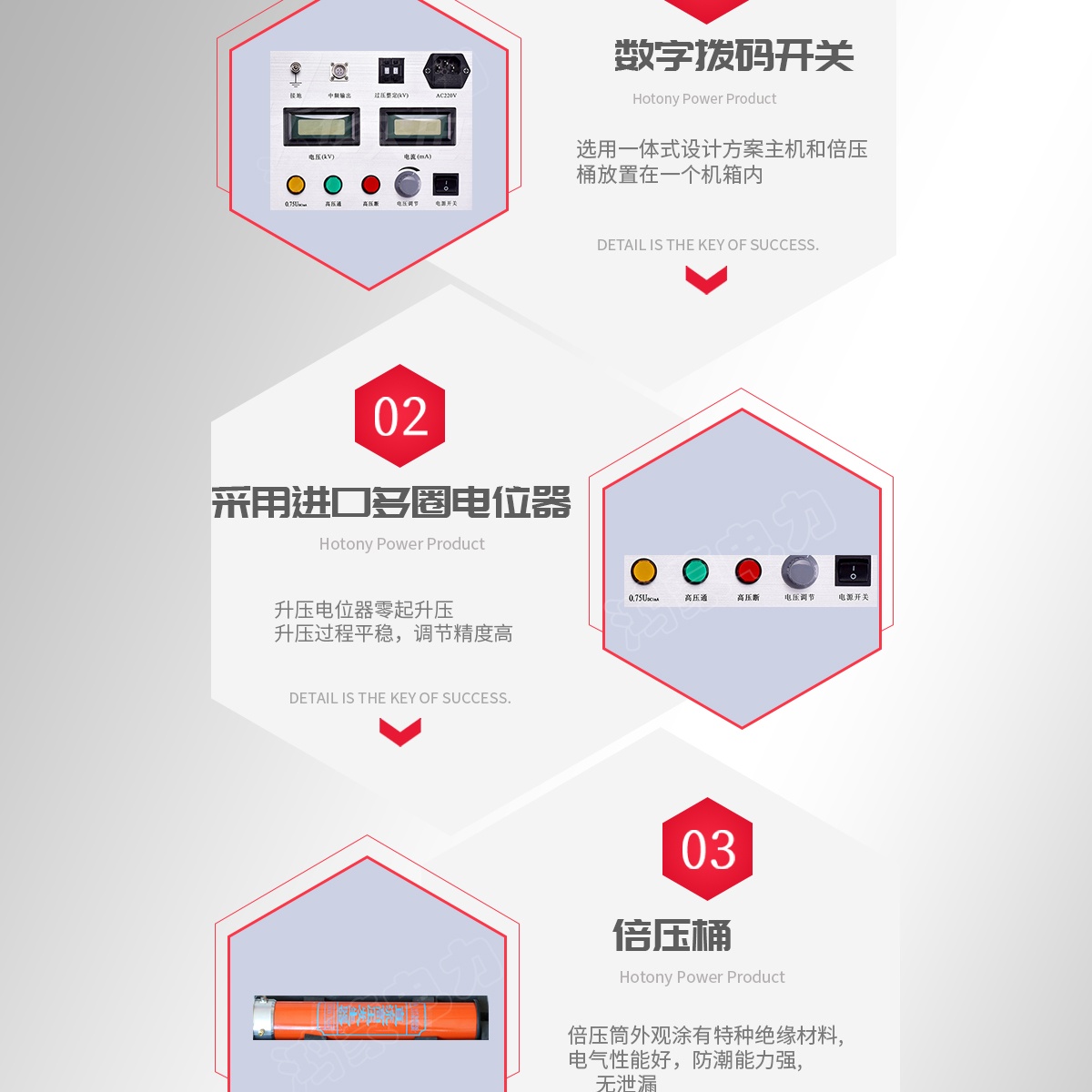

5.升压电位器零起升压。
6.0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（2%±2个字）。
7.过压保护采用拔码设定，一目了然，误差±2%。
8.倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
9. ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

产品参数Product Characteristics

技术规格 60/2 60/3 60/5 120/1 120/2 120/5
额定电压（kV ） 60 60 60 120 120 120
额定电流(mA) 2 3 5 1 2 5
额定功率(W) 120 180 300 120 240 600
机器重量(kG) 8 8 8 8 8 8
倍压重量(kg) 4 4 5 6 6 8
倍压高度(mm) 440 440 440 535 535 535

电压测量精度:数显表 ±(1.5%读数±2个字)

电流测量精度:数显表 ±(1.5%读数±2个字)

波纹系数:≤3%

电压稳定度:随机波动，电源电压变化±10%时≤1%

过载能力:空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源:单相交流50Hz 220V±10%

工作方式:间断使用 一次连续时间最长为10分钟

工作环境:温度： 0~40℃

相对湿度：室温为25℃时不大于85%（无凝露）

海拔高度：1500米以下

结构特点:环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点:高精度0.75UDC1mA单触按钮（精度≤2.0%）

最适合氧化锌避雷器试验,过压保护采用拨置，一目了然，机箱倍压放置一个铝合金箱,整机一手可提。
