产品介绍 Product Introduction

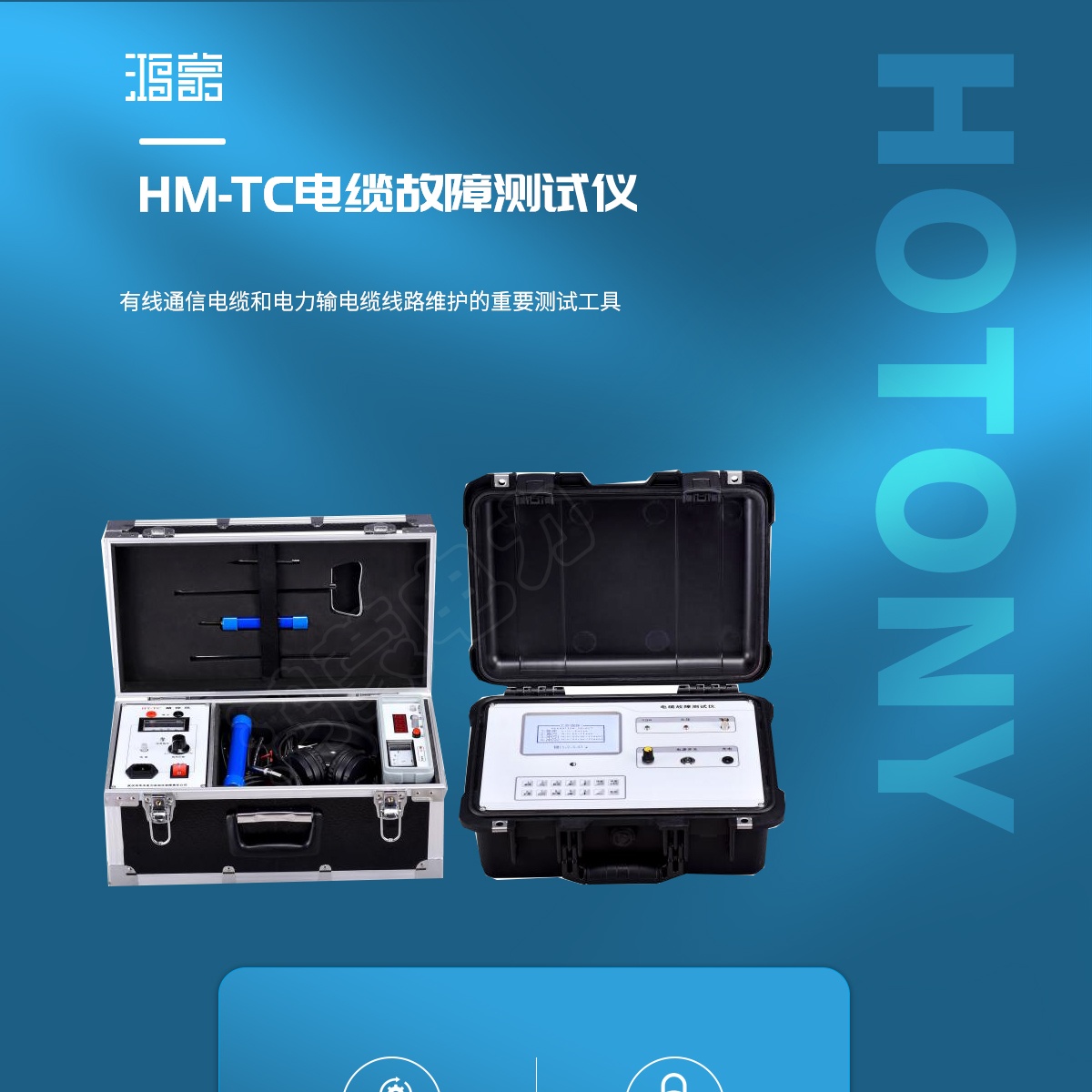

电缆故障测试仪是我公司根据用户要求,从现场使用考虑,精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨,将电缆测试水平提高到一个新境界。
整套电缆故障测试仪由闪测、寻迹、定点三大部分组成。
电缆故障测试仪(闪测仪)可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障,可准确的检测电缆的故障点位置、电缆长度和电缆的埋设路径及埋深。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统,高清晰度显示,界面友好。
电缆故障测试仪(路径仪、定点仪)采用特殊结构的声波振动传感器及低噪声专用器件作前置放大,大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上,应用了先进的声磁同步法,用数字显示故障点与传感探头间的距离,极大地消除了定点时的盲目性。对电缆沟内架空的故障电缆,过去定点时,全电缆的振动声使任何定点仪束手无策,无法判定封闭性故障的具体位置。如今,只要将本仪器传感器探头接触故障电缆或近旁的电缆上,便可精确显示故障距离及方向,毫不费力地快速确定故障位置。另外,应用工频自适应对消理论及高Q工频陷波技术,大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力,缩小了定点盲区。利用声磁同步接收显示技术,有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断,利用16kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定,避免了原等幅16kHz信号源时电视机行频对定点仪的干扰。
产品别称:电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪、电缆故障测试仪

产品特点Product Characteristics

1、电缆故障测试仪(闪测仪)
(1)使用范围广:用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪络性故障。亦可用于测量电缆长度以及测量电波在电缆中的传播速度。

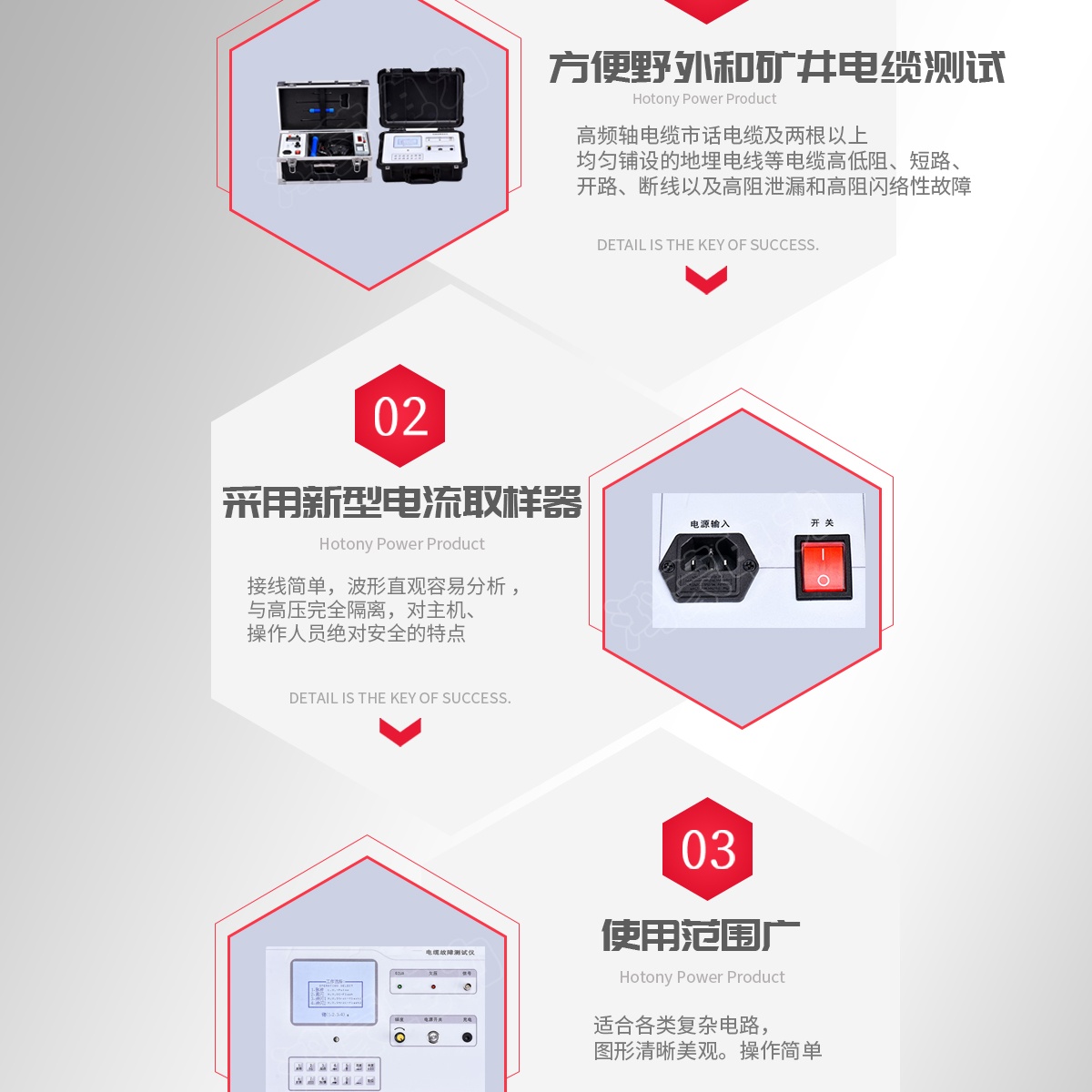

(2)携带方便:主机采用锂电池供电、轻巧、便于携带、方便野外测试和矿井电缆测试。
(3)人机界面友好:采用了大屏幕 320×240 点阵汉字图形界面,高亮度图形清晰美观,操作简单,抗干扰性强。
(4)安全可靠:采用新型电流取样器,一种全新的取样方法,具有接线简单,波形直观容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
(5)高品质:关键部件全部采用进口元件,保证测试结果精准度。
(6)外观精美:采用坚固且耐磨性强的材料,使仪器的整体质感和使用寿命更长。
2、路径仪、定点仪速度功能
(1)接收灵敏度高:采用特殊制作工艺,传输距离增加,仪器仍能清晰接收信号。
(2)静态漂移低:核心元器件采用进口元件,性能可靠。

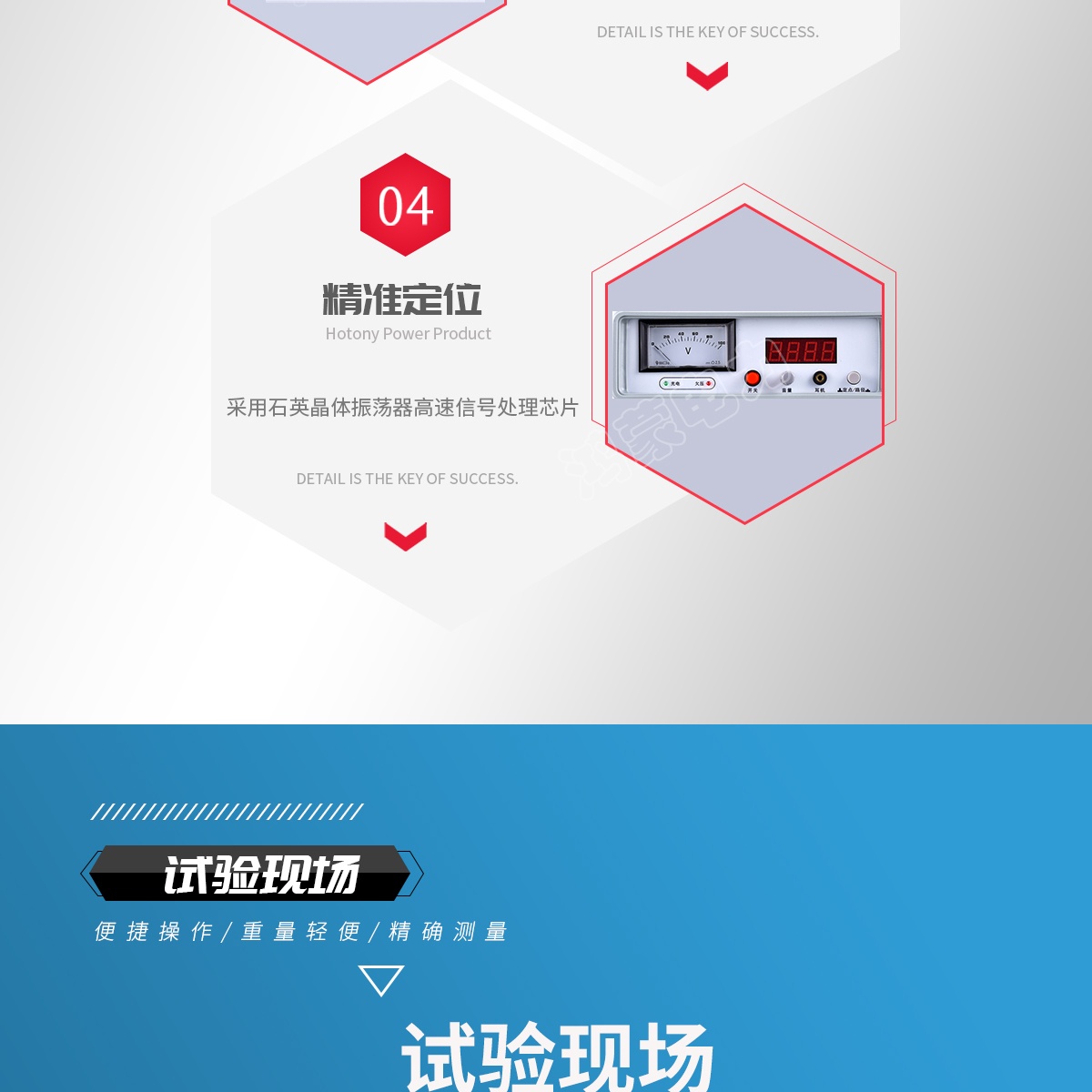

(3)定位精度高:采用石英晶体振荡器,高速信号处理芯片进行信号采样与处理,具有声磁同步功能,保证定位精度准确、可靠。
(4)抗干扰能力强:在严重干扰条件下,仪器仍能保证良好性能,工作稳定。
(5)携带方便:内置可充电电池供电,适用于各种场合。


产品参数Product Parameters



电缆故障测试仪 (闪测仪)

环境温度 -10℃~40℃
测量误差 粗测误差±1%
测试距离 最长16km
最短测试距离(盲区) 1~3m
采样速率 25MHz
电源与功耗 交流或机内直流供电;AC 220V±10%,功耗不大于10W;DC 6V/7AH,功耗不大于6W
机内发送脉冲宽度与幅度 0.2μs,100~120V;2μs,150~160V
工作方式 低压脉冲、直流高压闪测及冲击高压闪测法
显示分辨率 V/50米、V为传播速度m/μs
显示方式 320×240 LCD液晶带背光显示
质 量 6kg
体 积 500×300×195mm3

路径仪、定点仪

寻迹工作方式 输出-固定频率断续方波信号
输出功率 Pomax≥100W
输出阻抗 1Ω-∞
信号频率 16kHz
信号幅度 15V-340V
路径仪发射机电源 AC220V±10%
粗测误差 <10%
定点误差 <±10cm
电磁通道增益 >110dB (30万倍)
电磁通道接收机灵敏度 <5μV
声音通道音频放大器增益 <120dB (信噪比4:1时100万倍)
功耗 <120mA (0.7W)
埋深探测 <3m
