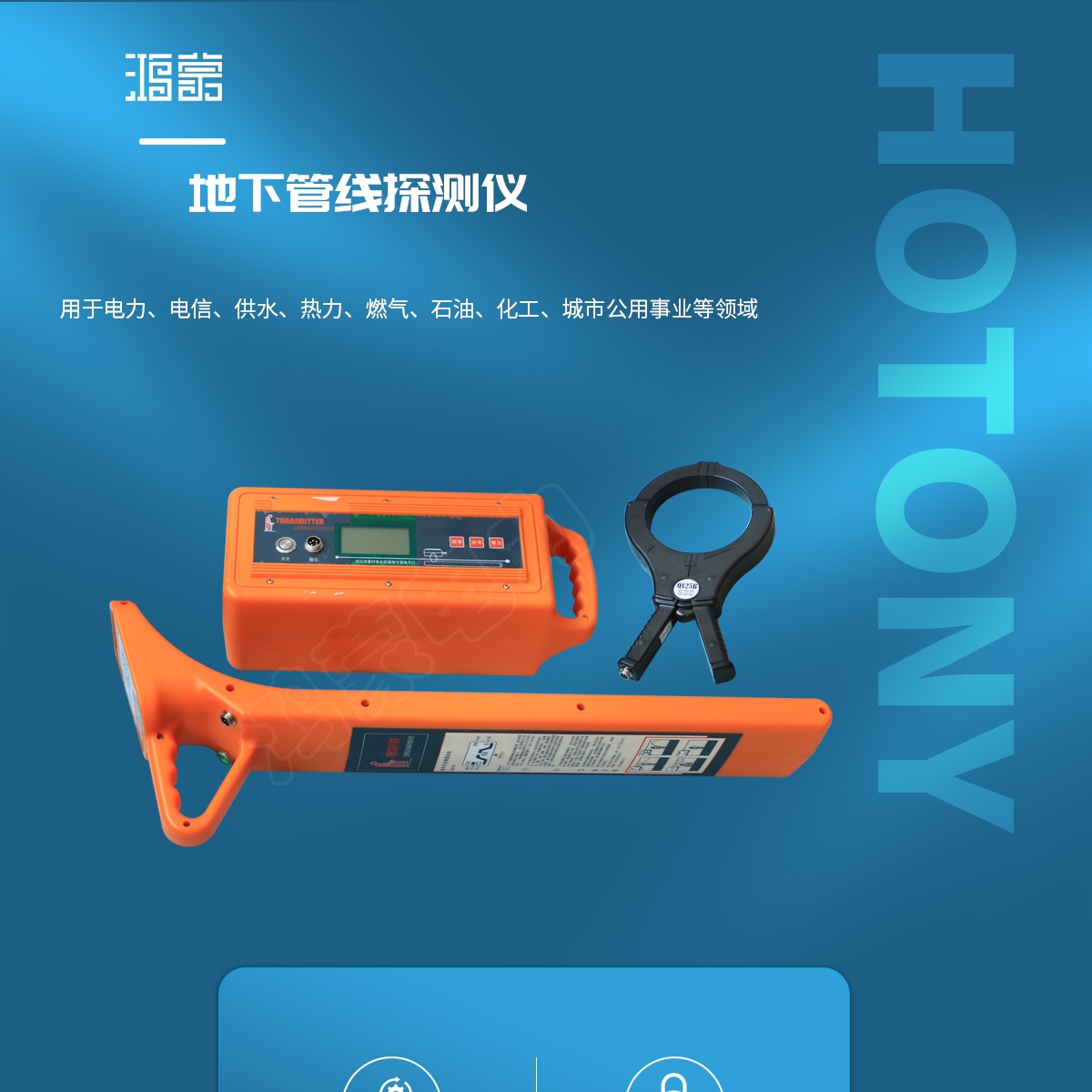

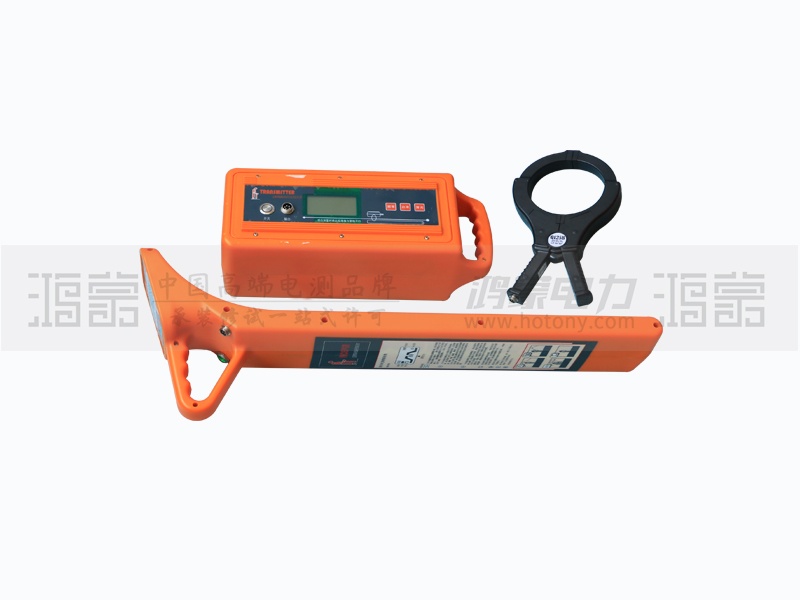

产品介绍Product Introduction

地下管线探测仪能在不破坏地面覆土的情况下，快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及钢质管道防腐层破损点的位置和大小。是自来水公司、煤气公司、铁道通信、工矿、基建单位改造、维修、普查地下管线的必备仪器之一。

产品特点Product Parameters

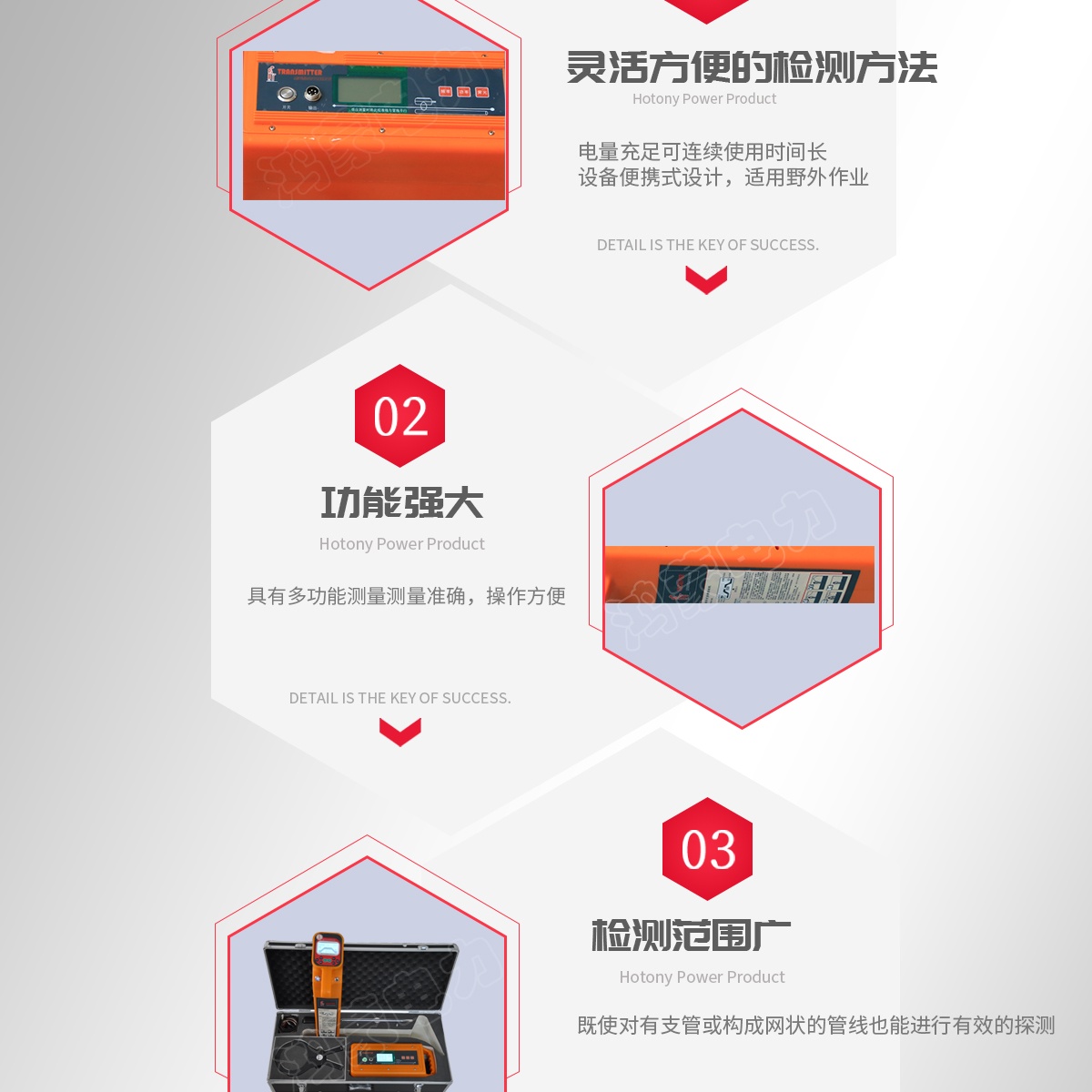

◆ 便携式设计，外壳坚固，耐压耐碰，适用于野外作业
◆ 全数字控制，操作简便。中文图形显示，一个人即可完成全部操作
◆ 发射机有过载、过热保护功能。在不开挖的条件下探测，能准确测出埋地管线的位置，而且能准确地对管线深度进行定位
◆ 既使对有支管或构成网状的管线也能进行有效的探测
◆ 交变电流梯度法和地面电场法两种探测方法相互印证，既提高了探测的效率，又保证了探测的准确性
◆ 对埋地管线的定位及深度探测由同一仪器、同时进行，提供管线状况的全面资料

产品参数Product Characteristics

接收机：
◆ 工作频率：低频、中频、高频、射频、50Hz无源交流频率
◆ 天线模式：波谷法（竖直线圈）、波峰法（水平线圈）
◆ 声音指示：随信号强度变化的调频音调
◆ 电流指示：显示被测电缆的有效电流值(单位：mA)
◆ 工作温度：-10°C——40°C
◆ 电池型号：6节充电电池
◆ 电量指示：图形显示
◆ 电池寿命：连续工作>8小时；间断工作 >16小时
◆ 尺寸大小：70×20×11CM
◆ 重　　量：3公斤（带电池）
◆ 信号强度表示：梯形图、数字量程0——999
◆ 增益控制：手动调节 动态范围为100db
◆ 探测深度：Zui大探深不小于5米（直连法）
◆ Zui大探测距离：直连法时绝缘良好的电缆Zui大可达15KM
◆ 深度测量：按深度键，三位数字显示，Zui大可测深达2.5米
◆ 精　 度*：低频：±（1—5）%≤2.5米 射频：±（5—12）%≤2.5米
*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流

发射机
◆ 工作频率：低频、中频、高频、射频
◆ 工作模式：直连法、耦合法、感应法
◆ 匹配负载：5欧姆—3000欧姆
◆ 阻抗显示：五位数字
◆ 过热过流：自动保护
◆ 功率输出：低挡、中档、高挡（Zui大输出功率不小于5W）
◆ 电池类型：8节充电电池
◆ 电池寿命：连续工作8小时至16小时取决于使用时的频率、输出功率
◆ 间断工作12小时至24小时取决于使用时的频率、输出功率
◆ 工作温度：-10°C—40°C
◆ 尺寸大小：16×16×39CM
◆ 重 量：4公斤（含电池）
