产品介绍Product Introduction

我公司专业研究地下电缆探测技术已有二十年的历史，在该领域拥有多项专利技术。公司专业技术人员时刻关注着现场使用中的需求定位，不断开发研制适合中国国情的测试仪器。

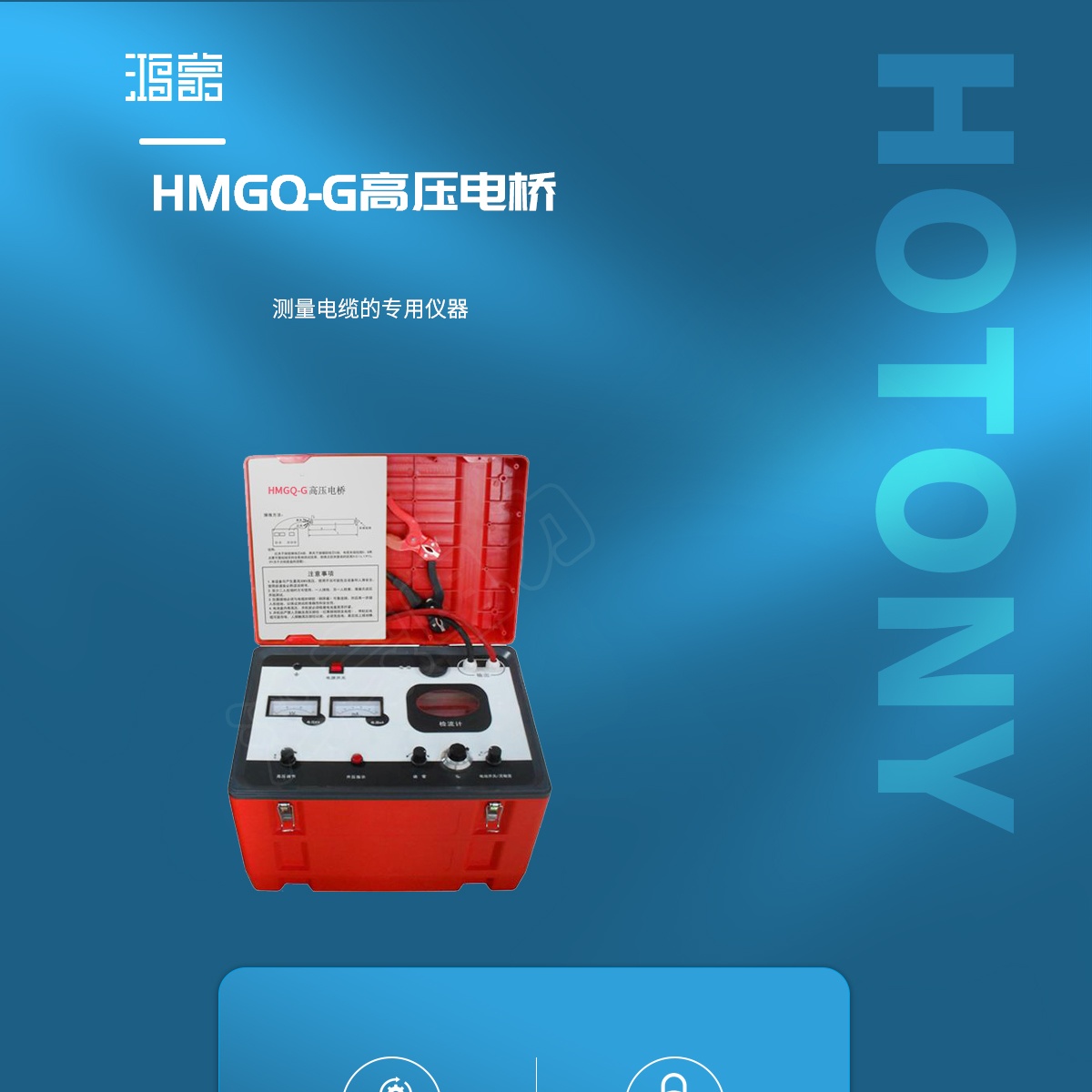

HMGQ-G高压电桥基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位：如用兆欧表发现电缆阻值较低，但运行电压下不击穿的绝缘缺陷点。当然，也可用于电缆厂内各种线缆的缺陷点定位。粗测电缆故障定位方法有电桥法及波反射法二种。目前波反射法定位仪较普及。其缺点为：部分仪器现场连线复杂，有定位盲区。波形不典型时，要求定位人员熟练掌握仪器，并富有经验才能分辩脉冲波形。有几种电缆故障很难用波反射法查找：如，高压电缆护套绝缘缺陷点，钢带铠装低压力缆，PVC 电缆，没有反射波，无法定位。短电缆，无法定位。一些高阻击穿点，在冲击电压下无法击穿，也难以定位。
HMGQ-G高压电桥内含高频高压恒流源，解决了电源对电桥高灵敏放大的干扰难题，电源与电桥合为一体。测量电缆为专用的高压电缆，采用四端法电阻测量原理，定位精度高。电桥置于高压侧，而操作钮安全接地。彻底解决了电桥法用于高阻定位的局限性，使电桥法无盲区、精确、方便的特点得以发挥。
与波反射法相比，HZGQ-G高压电桥特别适用于：
1．敷设后电缆的高阻击穿点，特别是难以烧成低阻的线性高阻击穿点，如电缆中间接头的线性高阻击穿（这种主要是由于电缆接头制作工艺不过关造成的。施加高压时只泄露爬弧不击穿放电）。
2．高压电桥平衡法没有测试盲区，用于判断短电缆及靠近电缆端头的击穿点。
3．高压电桥法仅仅要求电缆相线电阻的均匀性即可进行测量。而行波传输特性不好的电缆，如介质损耗很大的PVC低压电缆。

产品特点Product Parameters

1. 设备采用高频高压开关电源构成高压恒流源，电压高，电流稳定，体积小，重量轻。
2. 采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。
3. 面板上的操作钮处于低电位，通过绝缘杆操作电桥。
4. 特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地, 使用安全。四端电阻测量法避免了引线电阻引入的误差。
5. 高压恒流源和电桥集成在一个便携式铝合金箱内。设备电压高、重量轻、操作方便。
6. 与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点，操作容易。
7. 谐振电桥，采用15KV、30KV两档自由转换。

产品参数Product Characteristics

空载电压：15KV、30KV
短路电流：30mA
烧穿功率：500W
定位比例精度：±（0.2%·L+1）m
重量：10kg
体积：48 cm×46 cm×37 cm
工作电源：工频220V±10%
各项技术指标可调整，还可根据用户需要订做。
