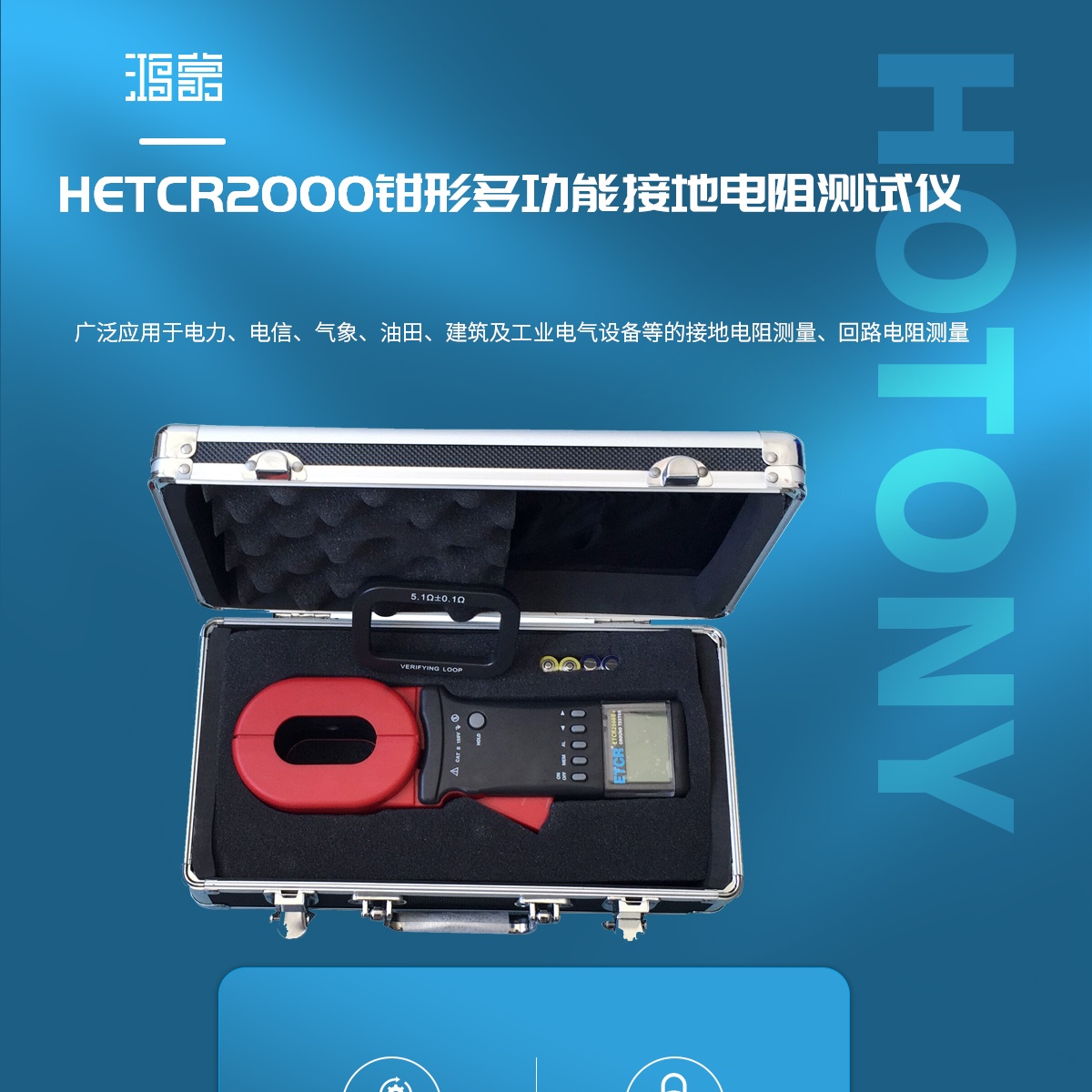

产品介绍Product Introduction

ETCR系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分，长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
ETCR2000型钳表已通过防爆认证，满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号：CE13.2263。它可应用于相应的易燃易爆环境中。

产品特点Product Parameters



◆ 突破开机长时间自检等待，开机立即进入测试。
◆ 突破继电器自检方式，采用先进的算法及数字集成处理技术。
◆ 突破老款产品笨重的问题，更加符合手持仪表的特性。
◆ 全新外观设计，面板6键操作，性能直通。
◆ 增加了声光报警功能，“嘟--嘟--嘟--”报警声。
◆ 增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
◆ 测量范围增加到0.01Ω-1200Ω。
◆ 存储数据99组，功耗更低，Zui大启动、工作电流小于50mA。

产品参数Product Characteristics



1．系列型号

型号 钳口规格（mm） 电阻量程（Ω） 电流量程（A） 防爆
功能		 存储
99组		 声光
报警		 说明
圆:Φ32 长:32×65 0.01-200 0.01-1200 0-20A
ETCR2000+   √   √     √ √ 基 型
ETCR2000A+   √ √       √ √ 实用型
ETCR2000B+   √   √   √ √ √ 防爆型
ETCR2000C+   √   √ √   √ √ 多功能
ETCR2100+ √     √     √ √ 基 型
ETCR2100A+ √   √       √ √ 实用型
ETCR2100B+ √     √   √ √ √ 防爆型
ETCR2100C+ √     √ √   √ √ 多功能



2．量限及准确度

测量模式 测量范围 分辨力 准确度
电阻 0.010Ω-0.099Ω 0.001Ω ±（1%＋0.01Ω）
0.10Ω-0.99Ω 0.01Ω ±（1%＋0.01Ω）
1.0Ω-49.9Ω 0.1Ω ±（1%＋0.1Ω）
50.0Ω-99.5Ω 0.5Ω ±（1.5%＋0.5Ω）
100Ω-199Ω 1Ω ±（2%＋1Ω）
200Ω-395Ω 5Ω ±（5%＋5Ω）
400-590Ω 10Ω ±（10%＋10Ω）
600Ω-880Ω 20Ω ±（20%＋20Ω）
900Ω-1200Ω 30Ω ±（25%＋30Ω）
*电流 0.00mA -9.95mA 0.05mA ±（2.5%＋1mA）
10.0mA -99.0mA 0.1mA ±（2.5%＋5mA）
100mA -300mA 1mA ±（2.5%＋10mA）
0.30A-2.99A 0.01A ±（2.5%＋0.1A）
3.0A-9.9A 0.1A ±（2.5%＋0.3A）
10.0A-20.0A 0.1 A ±（2.5%＋0.5A）

3．技术规格

电阻量程 0.01Ω-1200Ω
*电流量程 0.00mA-20.0A
电阻分辨率 0.001Ω
*电流分辨率 0.05mA
数据存储 99组
声光报警 “嘟--嘟--嘟--”报警声，按AL键开、关
报警临界值设定范围 电阻：1-199Ω； *电流：1-499mA
电 源 6VDC（4节5号碱性干电池）
工作温湿度 -20℃-55℃；10％RH-90％RH
液晶显示器 4位LCD数字显示，长宽47mm×28.5mm
钳口尺寸 长钳口65mm×32mm；圆钳口Φ32mm
钳口张开尺寸 长钳口35mm;圆钳口32mm
钳表质量 长钳口1160g;圆钳口1120g(含电池)
钳表尺寸 长钳口：长宽厚285mm×85mm×56mm
圆钳口：长宽厚260mm×90mm×66mm
防爆标志 Exia Ⅱ BT3 Ga
保护等级 双重绝缘
结构特点 钳形CT
换 档 全自动换档
外部磁场、电场 ＜40A/m；＜1V/m
单次测量时间 0.5秒
电阻测量频率 ＞1KHz
*被测电流频率 50/60Hz自动

注：“*”仅限于C型。
