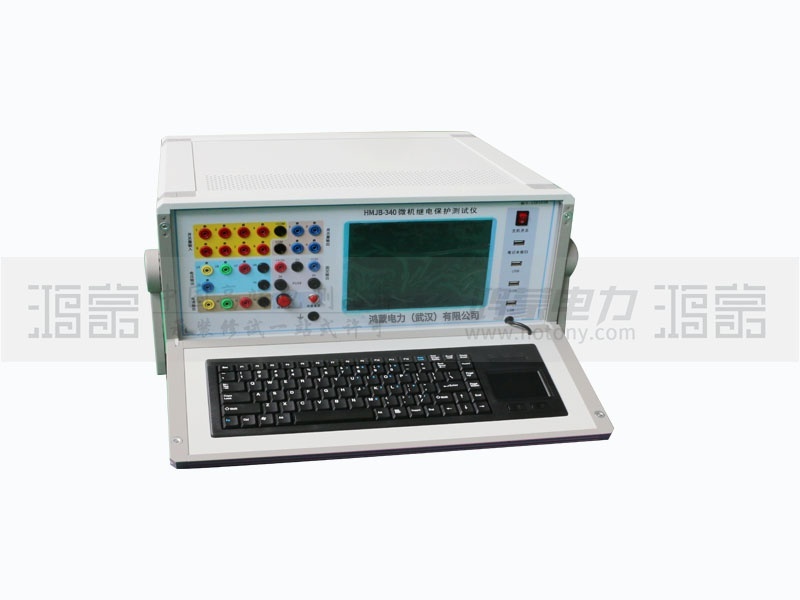

微机继电保护测试仪是电力系统二次设备调试、校验的核心工具，其功能覆盖保护装置的逻辑验证、动作时间测试及整组传动试验等。作为测试仪的关键接口之一，‌开关量输入接点‌（Digital Input, DI）在测试过程中承担信号采集、状态反馈及逻辑判别的核心任务。从技术原理、应用场景及功能解析三个维度，深入探讨其作用及工作机制。

一、开关量输入接点的基本结构与原理

1.1 硬件组成

开关量输入接点通常包含以下组件：

‌端口接口‌：多采用隔离型端子排，支持空接点（干触点）或电位接点（湿触点）接入。

‌信号调理电路‌：对输入信号进行电平转换、滤波及隔离处理。

‌光电耦合器件‌：通过光耦隔离技术（如TLP521系列）实现强弱电系统的电气隔离，隔离电压可达2500V以上。

‌逻辑处理单元‌：基于FPGA或微处理器实现信号状态识别与时间戳记录。

1.2 信号传输机制

‌空接点模式‌：直接接入无源触点（如继电器辅助接点），测试仪内部提供弱电检测电流（通常≤5mA）。

‌电位接点模式‌：通过电压阈值判定接点状态（例如0-6V为闭合，11-250V为断开），兼容现场DC/AC电源系统。

二、核心功能解析

2.1 实时接收外部设备状态信号

‌保护动作信号监测‌：在保护装置动作时，通过接入其出口继电器触点，捕获动作时刻及持续时间（精度可达0.1ms）。

‌断路器位置反馈‌：连接断路器辅助接点，同步监测分/合闸状态，用于逻辑闭锁或动作序列验证。

‌闭锁信号采集‌：接收来自母线保护、失灵保护等系统的闭锁指令，验证保护逻辑的正确性。

‌示例场景‌：

在差动保护测试中，开关量输入接点可实时捕获两侧CT断线闭锁信号，防止误动风险。

2.2 多信号类型兼容与自适应识别

‌宽电压范围支持‌：通过可编程阈值设定（如0-250V DC/AC），适配不同电压等级的变电站系统。

‌交直流混合信号处理‌：利用全桥整流电路和自适应滤波技术，消除交流信号纹波干扰（如50Hz工频干扰）。

‌防抖与抗干扰设计‌：采用数字滤波算法（如窗口比较法），避免接点抖动导致的误判。

2.3 电气隔离与设备安全

‌隔离防护机制‌：光电隔离技术将外部高压信号与测试仪内部低压电路（如5V TTL电平）完全隔离，阻断浪涌、感应电等干扰。

‌EMC性能优化‌：通过PCB分层布线、屏蔽罩及TVS管（瞬态电压抑制器）设计，满足IEC 61000-4标准抗干扰要求。

三、典型应用场景

3.1 保护动作时间测试

‌动作延时测量‌：输入接点记录保护装置从故障触发到出口继电器动作的时间差（如过流保护动作时间校验）。

‌重合闸时序分析‌：通过多路输入接点同步记录故障启动、保护动作、断路器分闸及重合闸的全过程时序。

3.2 逻辑闭锁验证

‌闭锁条件模拟‌：通过输入接点注入外部闭锁信号（如母差闭锁、PT断线闭锁），验证保护装置是否按预设逻辑闭锁出口。

3.3 整组传动试验

‌多设备联动测试‌：接入断路器位置信号、保护跳闸接点及自动装置反馈，模拟实际运行工况下的连锁动作过程。

四、关键技术要点

4.1 高精度时间同步技术

输入接点的时间分辨率需优于0.1ms，确保在暂态过程测试（如断路器燃弧时间分析）中精确捕捉信号跳变沿。

4.2 自适应信号识别算法

基于动态阈值调整的智能识别算法，可自动适应不同接点阻抗（如氧化导致接触电阻增大）及信号衰减。

4.3 故障录波与数据分析

输入接点信号与模拟量录波数据（如电流、电压波形）实现时间对齐，支持故障全过程回放与分析。

五、实际应用案例分析

案例：线路纵联保护通道试验

‌测试需求‌：验证光纤差动保护两侧同步跳闸逻辑。

‌输入接点配置‌：

本侧保护跳闸接点接入DI1通道；

对侧保护动作信号通过GOOSE报文触发DI2通道。

‌测试过程‌：

模拟区内故障后，测试仪通过DI通道记录两侧保护动作时间差，验证通道传输延时是否在允许范围内（通常≤10ms）。

六、未来发展趋势

‌智能化升级‌：集成AI算法实现信号异常自动诊断（如接点粘连、断线预警）。

‌无线化接口‌：支持蓝牙/Wi-Fi无线DI模块，减少现场接线复杂度。

‌标准化协议融合‌：兼容IEC 61850 GOOSE/SV协议，直接解析数字化保护信号。

开关量输入接点作为微机继电保护测试仪的“感知神经”，其核心价值在于‌实现外部设备与测试系统的高可靠信息交互‌。随着智能电网与数字化变电站的普及，其功能将进一步向高精度、智能化及协议兼容方向演进，为电力系统安全运行提供更强大的技术支撑。
