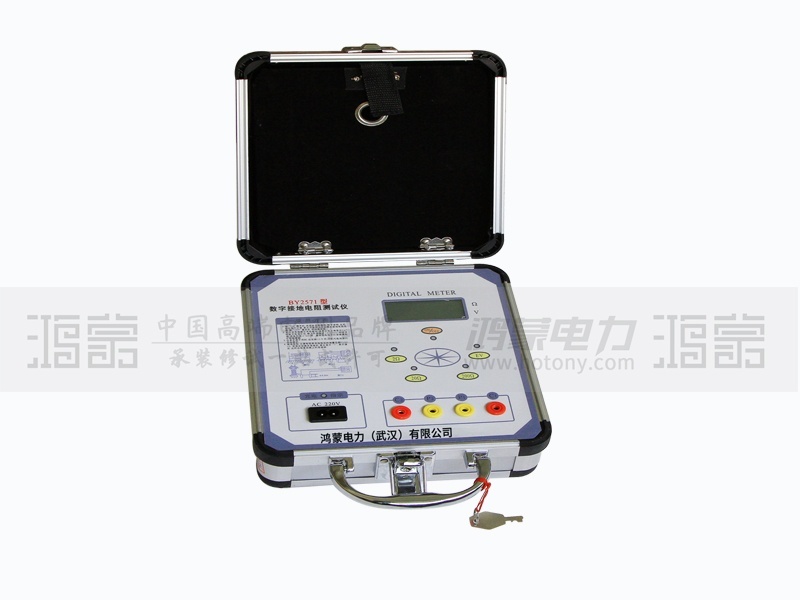

鸿蒙电力专业生产接地电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

电力测试。

我们如何进行接地故障回路阻抗测试？

建议先进行外部接地回路阻抗 (Ze) 测试。该测试在配电板上进行，给出电路的环路阻抗，不包括安装。接下来必须进行系统回路阻抗测试（Zs），其中包括在 Ze 测试中测试的电路以及安装电阻。

电路的交流阻抗可能与其直流电阻不同——特别是对于额定电流超过 100 A 的电路——因此使用与标称电源频率 (50 Hz) 相同的频率来测量故障回路阻抗。

Ze 接地故障回路阻抗测量是在配电板的供电侧和主要接地装置上进行的，主开关断开，所有电路隔离。在测试期间，接地装置将与装置的接地系统（接地棒）连接隔离。Ze 测量将确认接地故障回路阻抗为电阻之和。

外部接地故障回路测试序列：

第 1 步： 使用接地故障回路测试仪或在兆欧表测试仪上选择接地故障回路测试选项。

第 2 步： 在安装的输入端进行测试。将一根测试线连接到线路端子，第二根测试线连接到中性线端子，第三根（通常为绿色）测试线连接到接地线。 

第 3 步： 按下测试按钮。测量值应为低读数欧姆值。

不要忘记在电气安装证书上记录这个“Ze”值。

获得安装的“Ze”值后，可以轻松计算每个电路的“Zs”值。

记录的最大接地故障回路阻抗 (Zs) 值应与每个电路的 Ze + R1 + R2 值兼容，而与相应保护装置的要求无关。使用低电流测试测量的测试结果不记录在测试结果的时间表中，最好记录从单个测试结果计算的 Zs 值，即

确定 Zs 的公式：

Zs=Ze + (R1+R2)

Zs——被测电路的接地故障回路阻抗

Ze – 电源外部的接地故障回路阻抗

(R1+R2) – 被测电路的线路和接地电阻之和。

其中 Ze 来自大电流测试，R1 + R2 在电路连续性测试期间获得。记录的测试结果类型和使用的测试方法将在测试结果表的相应备注栏中注明。

Zs 接地故障回路阻抗在每个电路的最远点进行测试。在大多数情况下，需要桥接断路器。通过将回路测试仪插入插座或在某些情况下使用外部接地探头来测量总接地故障回路阻抗。接地故障回路阻抗的值是电阻的总和。使用外部接地探头时，通过将外部探头直接接触接地棒、集电极和接地棒的连接点来测量接地故障回路阻抗。通过将接地探头接触电路中设备的裸露导电部件和裸露金属部件，可以进行相同的测量。
