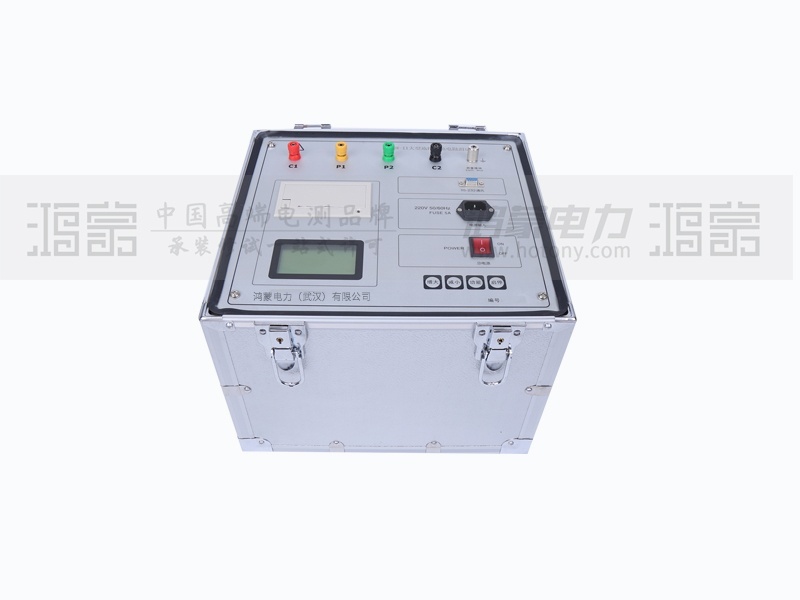

鸿蒙电力旗下的大型地网接地电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

在测量接地装置时，由于不平衡零序电流和射频等各种干扰，测试结果存在较大误差。尤其是大型接地网的接地阻抗一般较小（一般小于0.5Ω）。干扰引起的相对误差较大。为了减少现场干扰的影响，目前主要采用两种方法，一种是增加测试电流，另一种是采用不同频率的方法。第一种方法是增加测试。电流用于增加信号电压和信号电流，从而提高信噪比，降低测量误差。这种方法由于使用较大的测试电流（DL/T475-2006标准建议小于50A），非常繁琐。

本文介绍了一种测量接地网接地电阻的方法。该方法可以在测试电流频率和系统电源频率条件下获得稳定可靠的测量结果。结合仿真试验和现场情况，分析了外界干扰的来源和特点。测量结果，研究讨论了测试电流频率和测量引线的布置对测试结果的Z、R和X的影响。

接地网的接地电阻采用工频电流法和异频电流法测量。前者是传统方法，工频测试电流、测试电源容量、电流线路截面大，设备繁琐。近十年应用的异频测量试验电流 频率范围约为40-250Hz。由于测试频率更接近工频，测量仪器在硬件和软件方面的技术难度更大，所以大多数异频测试仪器的测试频率远离50Hz，异频测试结果和工频测试。结果的等价性值得关注。

操作步骤及方法

1、仪器通过测量接地装置的电位上升与流入接地装置的电流之比来测量接地阻抗。

2、异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流。输出频率由微机系统控制。输出是隔离的，通过仪表板上的E、C端子输出。电压放大器为高电平。输入阻抗放大器放大 P1 和 P2 两端的电压并将其发送到滤波器。电流放大器放大从电流互感器获得的电流信号并将其发送到滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号供A/D转换器使用，将电压和电流信号转换成数字信号供微机系统分析。

3、用户开始接地阻抗测量后，仪器先打开异频电源，使输出频率为45Hz。电流稳定后，微机系统通过A/D转换器得到电压电流波形数据，进行数字滤波计算电压V45和电流I45及其相位差，进而计算出阻抗Z45、电阻分量R45和电抗分量X45。那么，开关异频电源的输出频率为55Hz，经过同样的步骤，可以计算出阻抗Z55和电阻分量。R55 和电抗元件 X55。取Z45和Z55的平均值作为工频接地阻抗Z50。最后，关闭异频电源，通过液晶屏显示测量结果。因此，在测量阻抗时，仪器测量两个电压输入端P1和P2。
