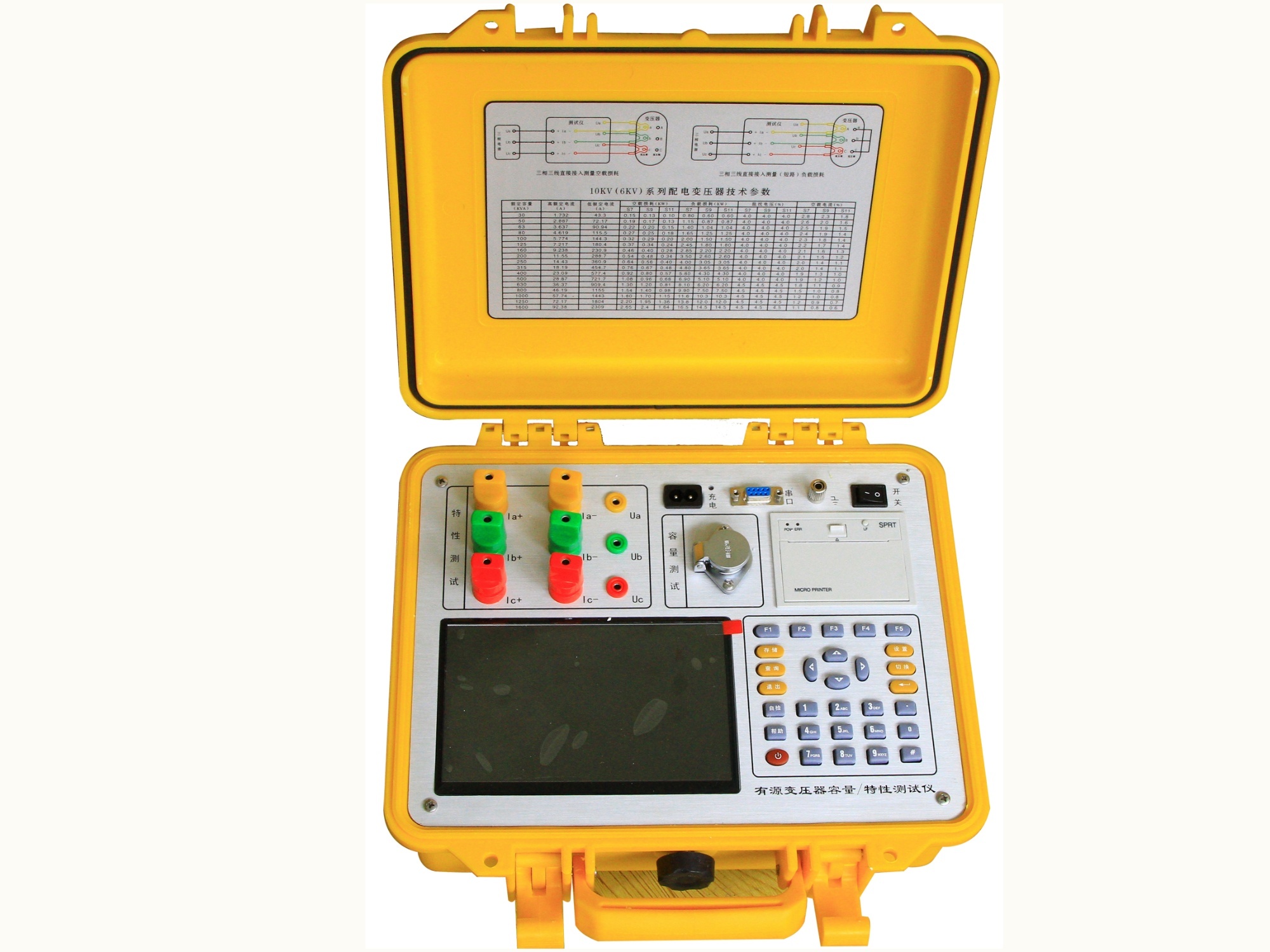

鸿蒙电力专业生产变压器容量测试仪（又称变压器空载测试仪），接下来为大家分享电力变压器空载试验所用稳压器的容量如何计算？

1、变压器负载损耗试验用调压器的容量和电压等级：

短路阻抗（或阻抗电压），该参数是变压器额定电压（一般称为高压额定电压）的一定比例。例如，对于变压器，一次电压为10kV，二次电压为0.4kV，额定容量为100kVA，短路阻抗（阻抗电压）为4%。允许误差 ± 10%。即在 4.4% 和 3.6% 之间。取高值，负载测试时，最大电压为10kV*4.4%=440v。电流=变压器的额定电流，额定电流=100kVA//10kV=5.77a，根据例子。因此，稳压器的额定输出容量= UI * = (10kV * 4.4%), 5.77 * =440v * 5.77 * =4397.2016va ≈ 4.4kva。

关键参数：被测变压器的短路阻抗（阻抗电压）、额定容量和一次电压。

1.1. 根据初级电压、短路阻抗和短路阻抗上限，计算出稳压器的最大输出电压。

1.2. 将被测变压器高压侧（一次侧）的额定电流乘以1.1中的最大输出电压。

通过以上步骤，就是测试变压器100%额定电流时所需的稳压指标。

需要注意的是，如果进行100%额定电流的负载测试，稳压器的输出电压为高压额定电压*短路阻抗（或阻抗电压）。特别是当额定电压大于10kV或阻抗电压大于4%时，稳压器的输出电压可能远大于400V。

2、变压器空载损耗试验用调压器的容量和电压等级：

无负载损耗，按标准试验条件，对被试变压器低压侧施加额定电压。

例如额定容量为100kVA，电压等级为10kv:0.4kv，空载电流为1.1%（S11）。进行标准空载试验时，外加电压为400V，电流为“低压额定电流”*“空载电流”=144.342a*1.1%=1.58776a≈1.6A。稳压器的输出功率为400V * 1.6A * =1.1kva。

3、选择原则

如上所述，相同的变压器（额定容量、电压等级等）是相同的。在进行空载额定值试验时，所需的稳压器容量不同，负载试验所需的电源较大，因此通常以负载损耗试验的计算为基础。
