断路器机构是一种高能量、高速的机电设备，能够存储非常大量的能量（千焦到兆焦）。根据设计，该机构将在很短的时间内（小于 0.5 秒）释放其储存的能量。因此，对于任何高能量、高速的机器，必须以同样的方式对待机构。在对带电机构进行故障排除时，必须使用断路器制造商提供的任何和所有安全设备，并且必须尽可能将远程系统保护/控制方案与该机构隔离。

尽管机械操作看起来很简单，但许多继电器和触点必须以正确的顺序运行，并且许多机械操作必须以正确的顺序发生。断路器制造商希望技术人员了解有关特定断路器的所有内容都包含在说明手册、电气原理图和连接图以及机械图纸中。

通常，电力系统的设计和构造是为了在发生故障时自动保护自己。这种保护将在没有人为干预的情况下发生。当技术人员到达时，系统保护方案将发生的任何事情都已经发生。即使断路器未能正确操作，系统仍处于其设计的位置。这意味着花几分钟时间评估情况可能不会使情况变得更糟，但可能有助于故障排除。

请记住，这是一台机电机器。目标是将一个相对复杂的系统分解成其组件系统。

基本的故障排除技巧

机械装置是一种高能量、高速的机电设备，每次接到命令时都会运行，如果有能力，则不会发出警告。部分故障排除情况可能允许它运行，即使它在开始时没有这样做。

在对无法运行的机制进行故障排除时，重要的是：

1.确定断路器是打开、关闭还是两者都不打开。如果该机构在其行进过程中卡住，则这两种可能性都不存在。

2.确定断路器是否未能打开或未能关闭。首先要检查的是控制电压。如果该电压在 125 VDC 控制方案中低于大约 70 VDC，则该机构无法运行（打开或关闭）。

3.命令是本地发起的还是远程发起的？这可以告诉技术人员故障是在机构控制方案还是远程控制/保护方案中。

4.如果电压为 125 VDC，请检查闸刀开关是否闭合且保险丝（如果有）是否完好。

5.确定合闸力能量的当前状态。

（1）指示灯是否显示已充电？

（2）合闸弹簧必须被加载和锁定才能进行合闸操作。这对于无法关闭的情况尤其重要。

6.故障似乎涉及控制方案和/或辅助电路还是机械故障？

（1）如果该机构在收到命令时不工作（打开或关闭），仔细检查所涉及的线圈可能有助于确定原因。当线圈（跳闸或合闸）通电时，52/a 或 52/b 触点使线圈断电。如果机构不工作，线圈不会断电，线圈会烧开。开路线圈不是原因；这是机械故障的症状。

7.它是什么类型的机构，例如弹簧关闭/弹簧打开、气动关闭/弹簧打开？

8.在这个特定的断路器示例中，SF6压力是多少？如果SF6压力低于定义值，则会发出跳闸命令，并阻止合闸命令。

9.我是否可以访问特定断路器机构的说明书、机械图纸和控制原理图？

在每种情况下，问题可能会有很大差异，技术人员可能会根据他们对断路器的知识水平和故障排除经验提出不同的问题。您只是在寻找一个可能的起点。例如，断路器未能合闸：

1.断路器断开。

2.SF6压力高于跳闸/阻塞关闭压力。

3.合闸弹簧储能指示器指示已释放。

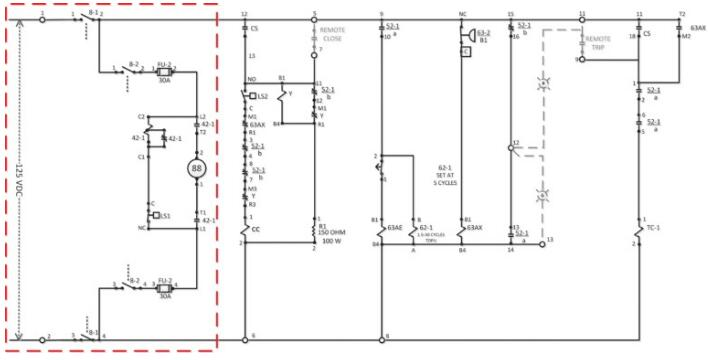

随着收集到的信息以及关于该机构如何运作的基本知识，技术人员现在已将搜索范围缩小到虚线内的控制方案部分——闭合弹簧储能电机电路。此时，方案的其余部分没有意义（图 ）。

控制原理图

请记住，也可能涉及机械功能。如果电气控制方案被证明是可操作的，下一步是对机构的机械部分进行故障排除。

从头开始

1. 端子 1 和 2 上是否有控制电压？如果不存在控制电压，则整个控制方案将不起作用。问题出在断路器的上游。

2. FU-2的1、2端子或FU-2的3、4端子有电压吗？

（1）如果保险丝没有熔断，则任一保险丝两端都应有 0.0 伏直流电压。

（2）如果其中一个或两个保险丝上有电压，则 FU-2 下游发生了某些事情。

（3）FU-2 保险丝是 30 安培保险丝。如果它们被烧毁，则电路中已经有超过 30 安培的电流流过。保险丝熔断不是问题，而是一种症状。

3. 刀开关 8-1 和 8-2 是否闭合？

（1）8-1 为整个控制方案的直流母线供电。

（2）8-2 通电合闸发条电机电路。

4、打开闸刀开关8-2，测量4-2线圈和电机的电阻。

5. 当闸刀开关 8-2 闭合时，弹簧储能电机是否工作？

如果没有，42-1 线圈是否工作？如果不是，这可能表明 LS1 开关调整不当。这是一个闭合的弹簧位置指示开关，当弹簧被正确压缩和锁定时，它会切断电机的电源。

这也可能表明一个开放的 42-1 线圈。使用带保险丝的测试线，将 FU-2 端子 4 的跳线连接到 42-1 端子 C1。42-1 接触器应运行，弹簧储能电机应开始运行。注意：连接到 42-1 线圈的负极母线上的建议点位于熔断器的下游。这只是对技术人员和电路（FU-2 端子 4）的另一个保护点。

6、电机接触器（4-1）线圈短路还是电机本身短路？

（1）如果是，更换短路单元。

（2）如果没有，更换熔断的保险丝。

7. 42-1 接触器是否动作，但电机不运转？这表明弹簧储能电机上方和/或下方的 42-1 触点未闭合或具有高电阻。这可以通过检查和清洁触点来解决，但可能需要更换 42-1 接触器。

8. 储能电机运行时，合闸弹簧应储能并闭锁，储能电机应断电。如果弹簧没有锁住，电机可能会继续运行，合闸弹簧可能会放电，然后一遍又一遍地重新充电。这将被视为机械故障，需要机械图纸。
