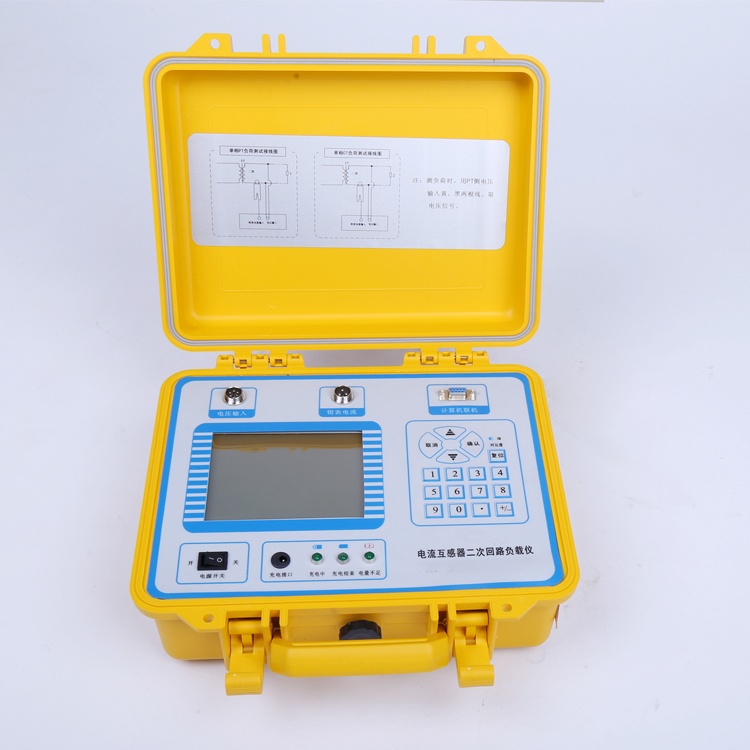

鸿蒙电力专业生产电流互感器测试仪（又称电流互感器现场校验仪），接下来为大家分享高低压电流互感器变比怎么算及如何选择。

用高低压电流互感器变比怎么算

根据＜＜电气装置的电测量仪表装置设计规范>>（GBJ63-90）的规定，在额定值的运行条件下，仪表的指示在量程的70％~100％处,此时电流互感器变比最大应为:

N=I1RT /（0.7*5）;

I1RT ----变压器一次侧额定电流A；

N----电流互感器变比；

也就是一般可以按照实际电流为互感器一次电流的80％来选择。

电流互感器选择变比一般应结合实际负荷综合考虑计量（精度）和保护装置的要求。不能一味地考虑某一方面。

高压柜如何选择电流互感器变比

高压柜选择电流互感器变比比较复杂，需要验算的因素比较多，但主要的是按额定电流选择，按短路电流校验；

一般来说，用于保护的电流互感器，如进线高压柜、变压器用高压柜和母联高压柜，其变比常按额定电流的2倍或更高来选择，这样可以保障保护定值适中，保护精度比较高，在这个定值附近，既不会出现电流太小继电器或机构不动作，也不会出现电流太大使互感器饱和，达不到定值而不动作；

用于计量用的电流互感器，如计量柜，其变比常按额定电流或略高来考虑，但一般不会大于1.2倍额定电流；这样既可以保证小负荷时的计量精度，又可以在大电流时饱和，防止二次出现大电流而烧毁计量仪表；

当然，在电流互感器选择后，还要计算该互感器使用处的短路电流，据此校验电流互感器的动、热稳定性等，防止出现短路电流过大而烧毁互感器。
