在电力设备出厂检测和现场交接试验中，耐压试验是判断绝缘性能是否合格的关键手段。长期以来，工频耐压试验（50Hz）是行业标准配置。然而随着大型变压器、电抗器、GIS组合电器等设备容量不断攀升，传统工频试验方案面临的难题也越来越突出。近年来，多倍频感应耐压装置逐渐进入主流视野，并在众多试验场景中展现出明显优势。

  本文将从技术原理、试验效果、设备适用性和现场操作等维度，系统对比多倍频感应耐压与传统工频耐压的差异，帮助技术人员在实际工作中做出更合理的方案选择。

  一、什么是多倍频感应耐压试验？

  多倍频感应耐压试验，是通过向变压器低压绕组施加频率高于工频（通常为100Hz～400Hz）、电压为额定值数倍的激励电压，使高压绕组通过电磁感应获得所需试验电压，从而对设备绝缘进行考核的一种试验方法。

  其核心优势在于：激励频率越高，维持感应电势所需的励磁电流越小，试验电源功率需求大幅降低。以一台100MVA的变压器为例，若采用工频励磁，试验电源容量往往需要达到数百千伏安甚至更高；而采用200Hz倍频试验，所需电源容量可缩减至工频方案的四分之一左右。

  目前国际上IEC 60076等标准均已将倍频感应耐压试验纳入规范，国内GB/T 1094系列标准也对此作出明确要求，是大型电力变压器出厂和交接试验的重要检测手段。

  二、传统工频耐压的局限性

  工频耐压试验历史悠久，技术成熟，在中小型设备检测中依然广泛适用。但当面对以下场景时，其局限性便逐渐暴露：

  1. 试验电源容量需求巨大

大型变压器的励磁阻抗较低，在50Hz工频下维持额定电压所需的励磁电流极大。若以工频方式进行感应耐压试验，试验电源的容量要求往往超出现场供电能力，需要专门搭建大功率试验台，成本极高。

  2. 现场适应性差

变电站交接试验通常在现场开展，大型工频试验装置体积庞大、搬运困难，部分山区或偏远地区变电站的运输条件根本无法满足设备进场要求。

  3. 无法同时考核纵绝缘

纵绝缘（即绕组匝间、层间绝缘）的考核，需要在绕组上产生分布电压。工频外施电压试验仅能考核主绝缘（绕组对地、对箱壳），对纵绝缘基本没有作用。而感应耐压方式恰恰能同时施加纵绝缘试验电压，一次试验兼顾两类绝缘考核，这是外施工频耐压不可替代的核心价值。

  4. 对容性负载需大量补偿

GIS、高压电缆等设备容性较强，工频耐压试验中若不加以补偿，容性电流会导致电源功率因数极差，试验难度和成本双双上升。

  三、多倍频感应耐压的技术优势

  针对上述问题，多倍频感应耐压装置提供了系统性的解决方案：

  1. 大幅降低电源功率需求

由于感应电动势与频率成正比，采用200Hz或更高频率激励，可在相同电压幅值下将励磁电流压缩到工频的1/4甚至更低，对应的试验电源容量需求同步下降。这使得同等试验规模下，倍频装置的重量和体积仅为工频方案的约20%～30%，便于现场运输和快速部署。

  2. 同时覆盖主绝缘与纵绝缘

多倍频感应耐压通过低压侧激励，高压侧绕组的各匝、各层之间均产生相应分布电压，能够全面考核匝间绝缘和层间绝缘，这是外施耐压无法实现的。在变压器绝缘综合评估中具有不可替代的地位。

3. 模块化设计、现场适应能力强

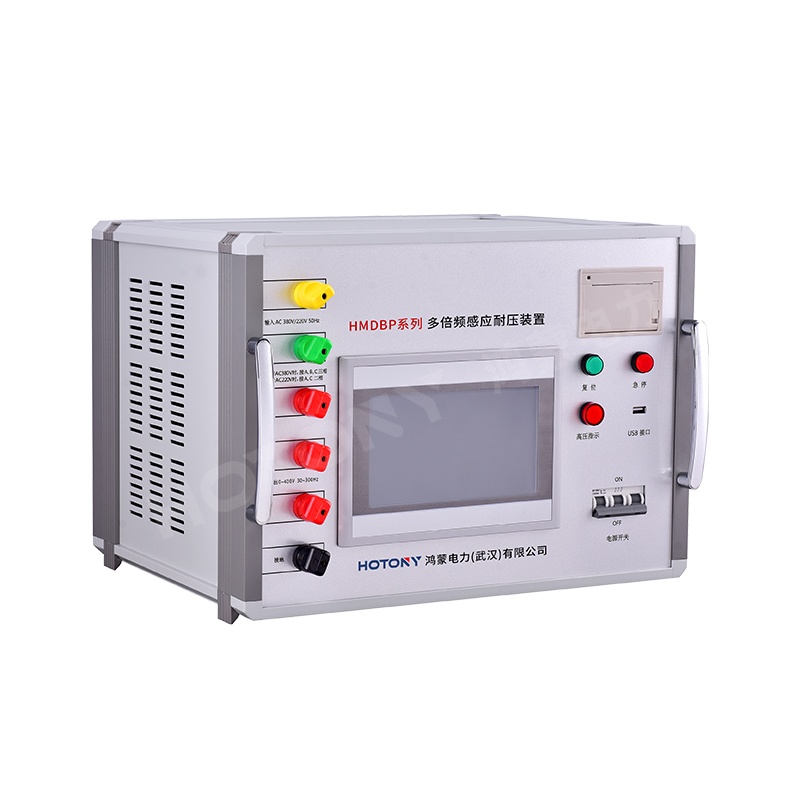

鸿蒙电力（武汉）有限公司生产的多倍频感应耐压装置采用模块化变频电源设计，各功能单元可独立运输、现场快速组装，满足110kV～1000kV各电压等级变压器的感应耐压需求，特别适合户外变电站和GIS室内空间受限的场合。

4. 自动化控制，操作更安全

相较于传统工频台架试验，倍频装置普遍具备全数字化控制系统，支持升压速率设定、过流保护、自动记录等功能，降低了人工操作风险，试验数据实时存档，便于后期追溯和归档管理。

四、适用范围对比

对比项

传统工频耐压（外施）

多倍频感应耐压

适用设备

中小型变压器、电缆、开关柜

大型电力变压器、自耦变压器

电源容量需求

大（与被试品容量接近）

小（可降至1/4以下）

考核绝缘类型

主绝缘为主

主绝缘+纵绝缘

现场部署难度

高，设备重型

低，模块化轻量化

频率范围

50Hz

100Hz～400Hz

符合标准

GB/T 16927

GB/T 1094、IEC 60076

试验时间

1分钟（标准）

60秒（倍频，频率≥2倍时）

注：当试验频率为工频的2倍及以上时，标准允许将试验时间缩短至60秒，不影响试验效果的有效性。

五、如何选择合适的试验方案？

实际工程中，两种方案并非非此即彼，而是各有侧重：

· 中低压配网设备（如10kV开关柜、配电变压器）：外施工频耐压简单可靠，继续沿用即可；

· 110kV及以上大型主变：建议优先采用多倍频感应耐压，兼顾主绝缘与纵绝缘考核，且现场操作更为可行；

· GIS组合电器、高压电缆：多采用调频串联谐振耐压方案，与倍频试验各有侧重；

· 出厂型式试验：依据GB/T 1094相关部分，大型变压器须完成感应耐压和外施耐压两类试验，不可互相替代。

鸿蒙电力（武汉）有限公司建议用户在制定试验方案时，结合被试设备额定电压等级、绝缘结构特点及现场条件综合评估，必要时可由专业技术团队协助制定个性化检测方案。

结语

多倍频感应耐压装置的兴起，并非对传统工频耐压的简单替代，而是技术体系的重要补充与升级。它解决了大型设备现场试验"做不了、做不起"的痛点，同时将绝缘考核的覆盖面从主绝缘延伸至纵绝缘，使试验结论更具综合参考价值。

随着特高压工程建设和老旧变电站改造的持续推进，多倍频感应耐压技术的应用场景还将进一步扩大。掌握其原理与适用逻辑，是每一位电力试验技术人员的必备功课。
